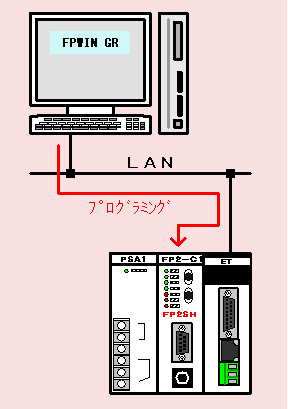

FPWIN GR -- ET-LAN(Configurator-ET)設定例

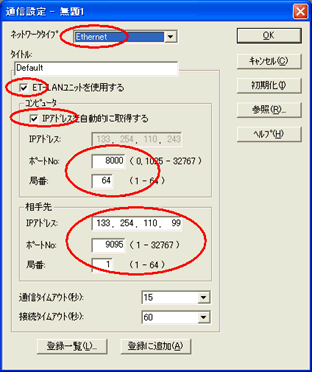

・ネットワークタイプ	・・・	Ethernet（ローカル）
・ET-LANユニットを使用する	・・・	チェック入れる
・コンピュータ
IPｱﾄﾞﾚｽを自動的に取得する	・・・	チェック入れる
ポートNo.	・・・	8000
局番	・・・	64
・相手先
IPアドレス	・・・	ET-LANユニットのIPアドレス
ポートNo.	・・・	ET-LANユニットのポートNo.
局番	・・・	ET-LANユニットのMEWTOCOL局番

【ポイント1】
"ET-LANユニットを使用する"には必ずマークを入れてください。

【ポイント2】
コンピュータにもMEWTOCOLの便宜上、局番が必要です。
"64"がオススメです。

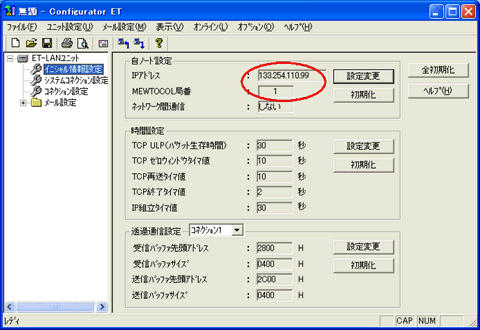

・自ノード設定
IPアドレス	・・・	ET-LANユニット側のIPアドレスを設定する
MEMTOCOL局番	・・・	1

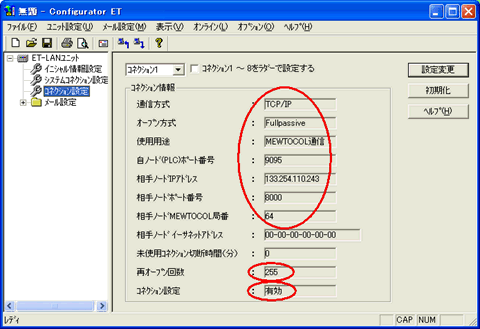

• コネクション情報

通信方式	・・・	TCP/IP
オープン方式	・・・	Fullpassive
使用用途	・・・	MEWTOCOL通信
自ノード（PLC）ポート番号	・・・	9095
相手ノードIPアドレス	・・・	FPWIN GRのIPアドレスに合わせる
相手ノードポート番号	・・・	FPWIN GRのポート番号に合わせる
相手ノードMEWTOCOL局番	・・・	FPWIN GRの局番に合わせる
再オープン回数	・・・	255
コネクション設定	・・・	有効

【ポイント3】
再オープン回数は255に設定してください。
この設定では再オープンの回数に制限がありません。
0のままでは、一度回線をクローズすると、PLCの電源を入れなおさないと再度オープンできません。
又、1～254の設定ではその数字の回数した再度オープンできません。

【ポイント4】
FPWIN GRのオープン方式はACTIVEで固定です。
ET-LAN側はUnpassiveがFullpassiveを選択してください。

≪注意≫
Configurator-ETの設定を有効にするために、
ET-LANユニット裏のDipSW2をONに設定してご使用ください。
