FPWIN GR-(ET-LAN+Wリンク)-Wリンク 他局に接続する場合の設定例
解説
説明

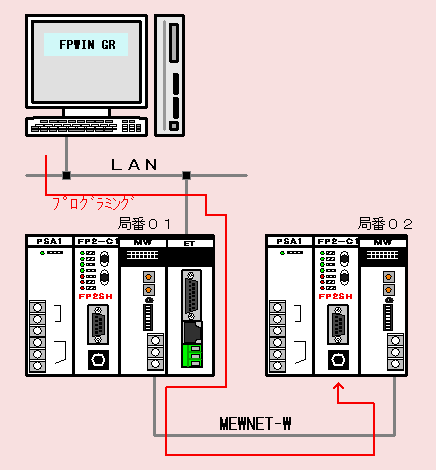

FPWIN GRからET-LANユニット・Wリンクを通じて他局のプログラミングを行う場合の設定例です。
FPWIN GRの設定

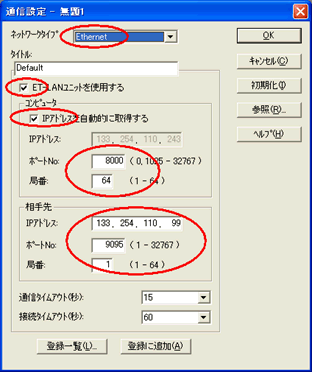

「オプション」-「通信設定」
| ・ネットワークタイプ | ・・・ | Ethernet（ローカル） |
|---|---|---|
| ・ET-LANユニットを使用する | ・・・ | チェック入れる |
| ・コンピュータ | ||
| IPｱﾄﾞﾚｽを自動的に取得する | ・・・ | チェック入れる |
| ポートNo. | ・・・ | 8000 |
| 局番 | ・・・ | 64 |
| ・相手先 | ||
| IPアドレス | ・・・ | ET-LANユニットのIPアドレス |
| ポートNo. | ・・・ | ET-LANユニットのポートNo. |
| 局番 | ・・・ | ET-LANユニットのMEWTOCOL局番 |
【ポイント1】
"ET-LANユニットを使用する"には必ずマークを入れてください。
【ポイント2】
コンピュータにもMEWTOCOLの便宜上、局番が必要です。
"64"がオススメです。
「オンライン」-「通信局指定」
| ・ルート | ・・・ | マーク入れる |
|---|---|---|
| ・局番 | ・・・ | 2 |
【ポイント3】
他局につながるルート(MWユニット)はこの場合、ルート1になります。
ET-LANユニットの設定

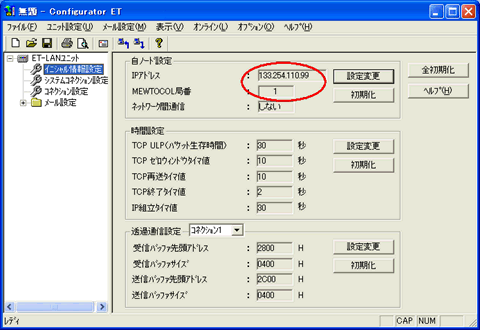

「Configurator-ET」-「イニシャル情報設定」
| ・自ノード設定 | ||
|---|---|---|
| IPアドレス | ・・・ | ET-LANユニット側のIPアドレスを設定する |
| MEMTOCOL局番 | ・・・ | 1 |
「Configurator-ET」-「コネクション設定」
- コネクション情報
| 通信方式 | ・・・ | TCP/IP |
|---|---|---|
| オープン方式 | ・・・ | Fullpassive |
| 使用用途 | ・・・ | MEWTOCOL通信 |
| 自ノード（PLC）ポート番号 | ・・・ | 9095 |
| 相手ノードIPアドレス | ・・・ | FPWIN GRのIPアドレスに合わせる |
| 相手ノードポート番号 | ・・・ | FPWIN GRのポート番号に合わせる |
| 相手ノードMEWTOCOL局番 | ・・・ | FPWIN GRの局番に合わせる |
| 再オープン回数 | ・・・ | 255 |
| コネクション設定 | ・・・ | 有効 |
【ポイント4】
再オープン回数は255に設定してください。
この設定では再オープンの回数に制限がありません。
0のままでは、一度回線をクローズすると、PLCの電源を入れなおさないと再度オープンできません。
又、1～254の設定ではその数字の回数した再度オープンできません。
【ポイント5】
FPWIN GRのオープン方式はACTIVEで固定です。
ET-LAN側はUnpassiveがFullpassiveを選択してください。
≪注意≫
Configurator-ETの設定を有効にするために、
ET-LANユニット裏のDipSW2をONに設定してご使用ください。
