FPWIN GR+ET-LANユニット ラダープログラムを使用したFullpassive時の接続
解説
説明

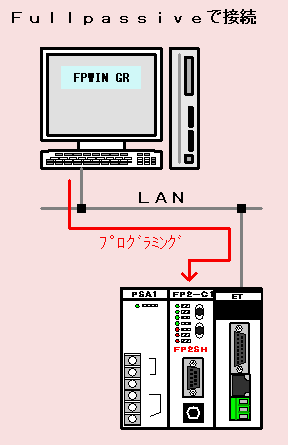

FPWIN GRとET-LANユニットをFullpassiveで接続する場合のラダープログラムです。
Configurator-ETを使用しない場合にご使用ください。
| パソコン側IPアドレス | ・・・ | 192.168・1・2 |
|---|---|---|
| パソコン側ポート番号 | ・・・ | 8000 |
| パソコン側MEWTOCOL局番 | ・・・ | 64 |
| FP2側IPアドレス | ・・・ | 192.168・1・1 |
| FP2側ポート番号 | ・・・ | 5000 |
| FP2側MEWTOCOL局番 | ・・・ | 1 |

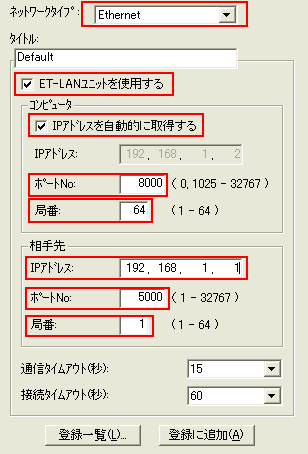

「FPWIN GR」-「通信設定」
| ・ネットワークタイプ | ・・・ | Ethernet |
|---|---|---|
| ・ET-LANユニットを使用する | ・・・ | チェック入れる |
| ・コンピュータ | ||
| IPｱﾄﾞﾚｽを自動的に取得する | ・・・ | チェック入れる |
| ポートNo. | ・・・ | 8000 |
| 局番 | ・・・ | 64 |
| ・相手先 | ||
| IPアドレス | ・・・ | ET-LANユニットのIPアドレス |
| ポートNo. | ・・・ | ET-LANユニットのポートNo. |
| 局番 | ・・・ | ET-LANユニットのMEWTOCOL局番 |

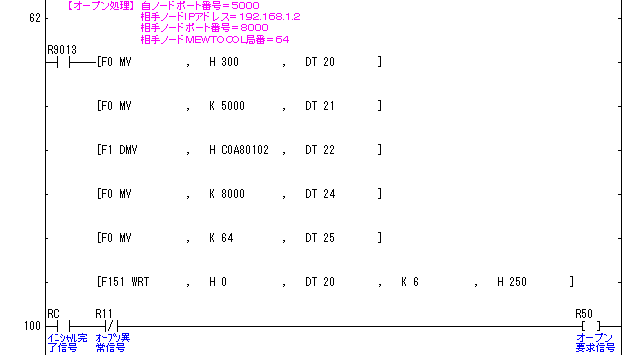

ラダープログラム
|
setting_fpwingr_005.fp |
【ポイント】
DT20に転送されたH300でFullpassiveを指定しています。
Fullpassiveでは、相手のIPアドレス・ポート番号・MEWTOCOL番号の全てを指定する必要があります。
【参考】
プログラム中ステップ101に(AND NOT R11)がある理由は、FPWIN GRからオフラインに切替えられた場合、次のオンライン切替えの為に再度オープン要求が必要な為です。
オープン要求のONを続けるだけでは、再度のオープン要求ができません。
ET-LAN 裏のDipSW
SW1～4 全てOFF
