通信局指定の設定例

解説

パソコンのRS232CCポートとPLCのTOOLポートを直接接続する場合

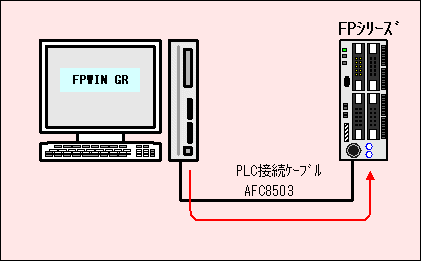

システム構成

システム構成

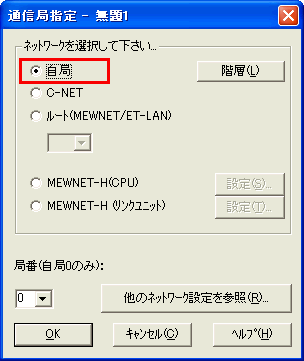

設定

設定

RS232C/485変換アダプタを使用し複数台接続したFPシリーズの内のNo.2へ接続する場合

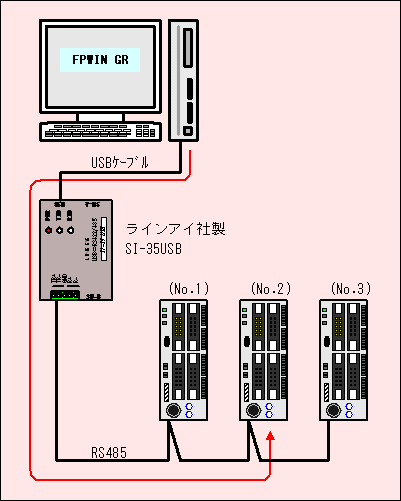

システム構成

システム構成

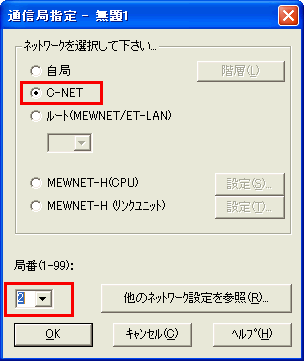

設定

設定

直接接続したFP2からマルチワイヤーリンクユニットを介して別のFP2へ接続する場合

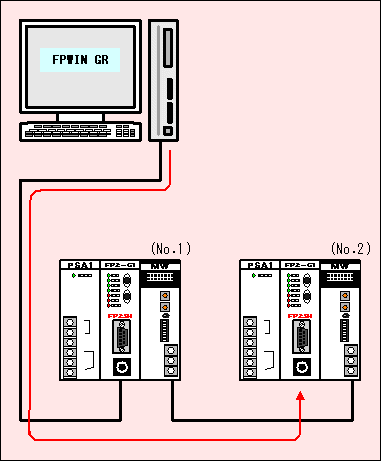

システム構成

システム構成

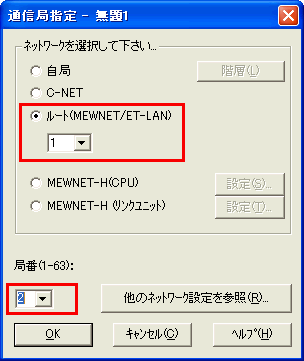

設定

設定

(マルチワイヤーリンクユニットの代わりにET-LANユニット・VEリンクユニットを使用した場合も同様です。)
