FP-X COM5 ETHERNETを使用したPLCリンク

解説

概要

FP-XどうしをETHERNETで接続したPLCリンクの設定例です。

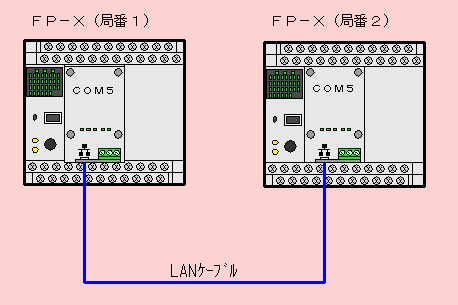

システム構成図

システム構成図

局番1の設定

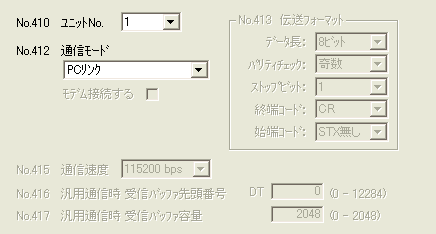

FPWIN GR － PLCシステムレジスタ設定」－「COM1設定」

FPWIN GR － PLCシステムレジスタ設定」－「COM1設定」

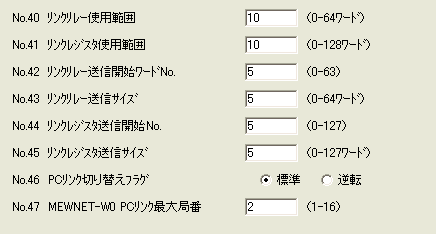

FPWIN GR －「PLCシステムレジスタ設定」－「PCリンク0」

FPWIN GR －「PLCシステムレジスタ設定」－「PCリンク0」

（No.40～46の設定はお客様任意の設定となります。）

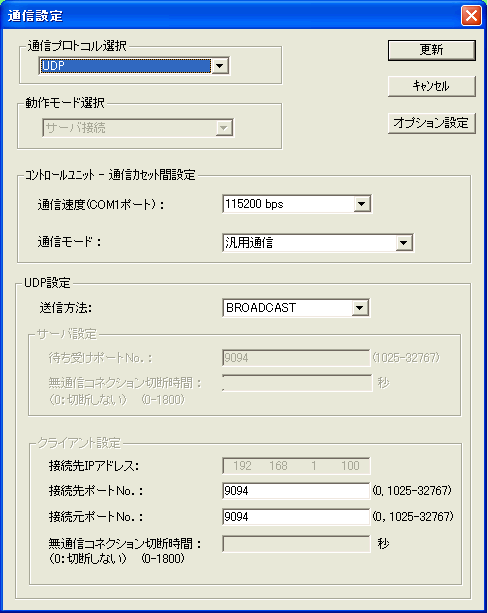

ConfigratorWD －「通信設定」

ConfigratorWD －「通信設定」

局番2の設定

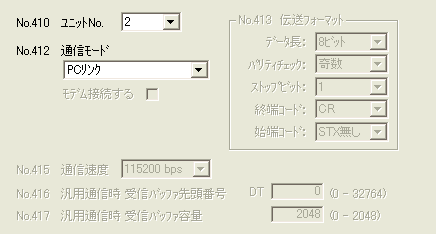

FPWIN GR －「PLCシステムレジスタ設定」－「COM1設定」

FPWIN GR －「PLCシステムレジスタ設定」－「COM1設定」

FPWIN GR －「PLCシステムレジスタ設定」－「PCリンク0」

FPWIN GR －「PLCシステムレジスタ設定」－「PCリンク0」

（No.40～46の設定はお客様任意の設定となります。）



ConfigratorWD －「通信設定」

ConfigratorWD －「通信設定」

接続

LANケーブルは1対1の場合、ストレートケーブル／クロスケーブルのいずれでも使用可能です。
