レーザーマーカー⇔FP-X COM5 Ethernet通信設定例

解説

概要

レーザーマーカーとFP-XをEthernetを使用して接続する場合の設定例です。

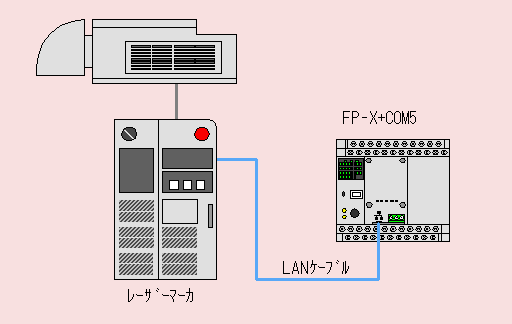

システム構成図

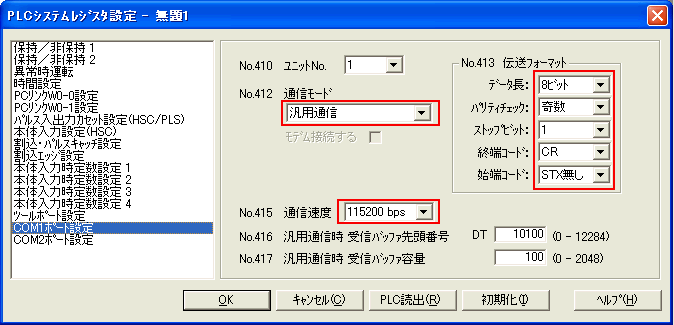

FP-X 「PLCシステムレジスタ設定」－「COM1ポート設定」

COM5カセットを使用する際は、伝送フォーマットの、

"データ長8ビット、パリティ奇数、ストップ1ビット"

は固定となります。

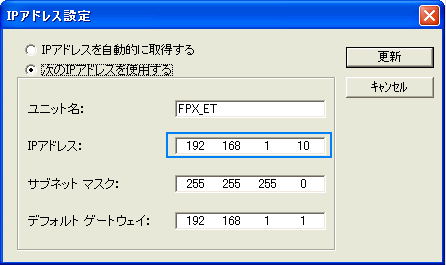

ConfiguratorWD 「IPアドレス設定」

IPアドレスは、お使いのネットワーク環境に合った設定を行ってください。

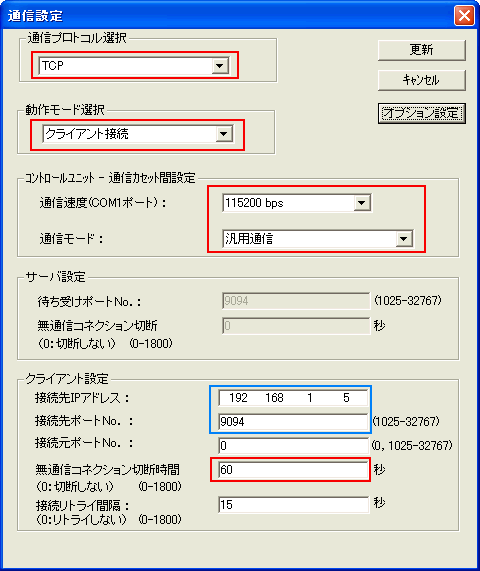

ConfiguratorWD 「通信設定」

接続先IPアドレス、接続先ポートNo.は、相手機器(LMP)に合った設定を行ってください。

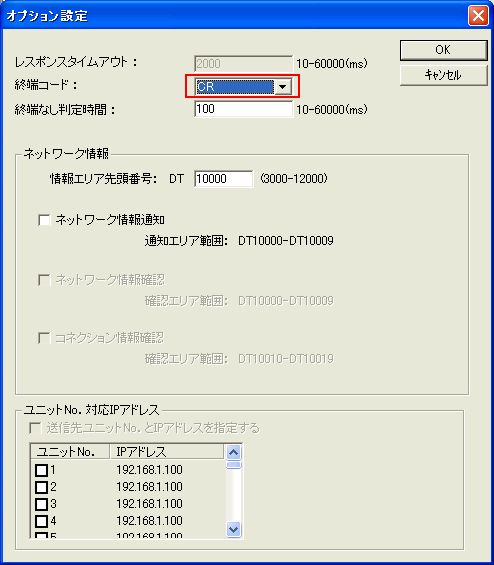

ConfiguratorWD 「通信設定」－「オプション設定」

レーザーマーカー 「環境設定画面」－「環境3」

IP Address：192.168.1.5
Subnet Mask：255.255.255.0
Port：9094

ポイント

FP-X COM5カセットには、コネクション確立フラグがございません。

FP-Xは最初のコマンドに対するレスポンスが返るまで、送信を続けて(リトライ)ください。
