GTスルー機能を用いたPLCとFPWIN GRの通信設定例 (FPWIN GR編)

説明

概要

スルー機能(GTシリーズ経由でPLCとFPWIN GRを通信させる機能)の設定例です。

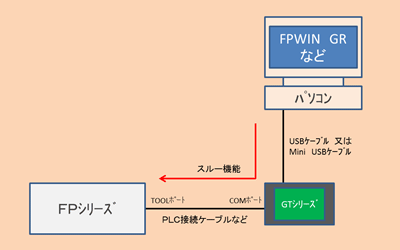

構成図

スルー機能設定ポイント

1 :	GTシリーズとFPシリーズの通信を確立する → 設定手順[1]へ
2 :	FPWIN GRを使用するパソコンにGTシリーズUSBドライバをインストールする → 設定手順[2]へ
3 :	FPWIN GRの通信設定(ネットワークタイプ)を「USB(GT)」へ設定する → 設定手順[3]へ

設定手順

設定手順[1]

GTシリーズとFPシリーズの通信ポートの通信条件を同じ条件に合わせます。

・GTシリーズ

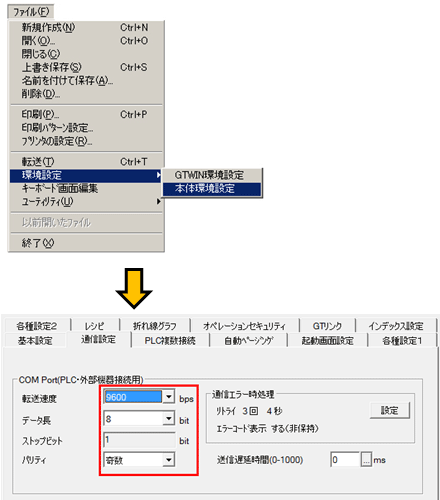

GTシリーズはGTWINの本体環境設定メニュー内、通信設定にて行います。

・FPシリーズ

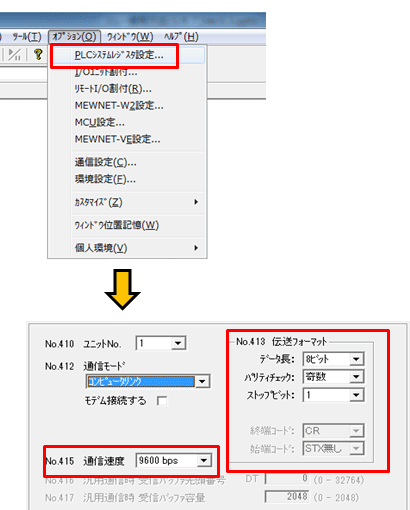

FPシリーズはFPWIN GRのシステムレジスタにて通信設定を行います。GTと接続している通信ポートの通信設定を合わせて下さい。

FPWIN GRとGTWINの通信設定の初期値は以下となります。いずれかの設定を変更した場合、もう一方の条件を合わせて下さい。

通信速度	: 9600bps
データ長	: 8ビット
パリティ	: 奇数
ストップビット	: 1

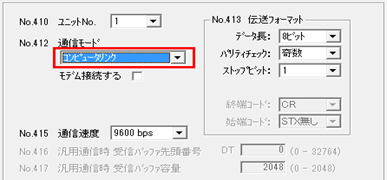

システムレジスタの通信モードはコンピュータリンクです。

設定手順[2]

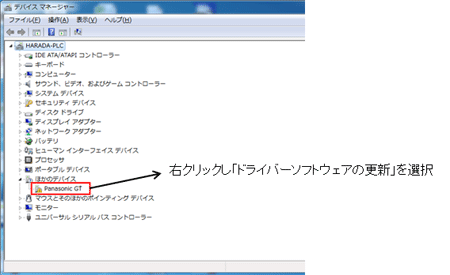

パソコンのデバイスマネージャーから「ドライバーソフトウェアの更新」を起動し、USBドライバの保存されているフォルダを選択します。

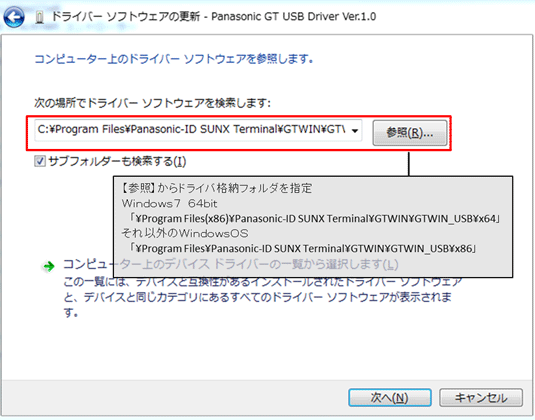

ドライバーソフトウェアの更新にて「コンピュータを参照してドライバーソフトウェアを検索します」を選択し、ドライバ格納フォルダを指定します。

[ドライバ保存フォルダ]
・Windows®7 64bitの場合
「¥Program Files(x86)¥Panasonic-ID SUNX Terminal¥GTWIN¥GTWIN_USB¥x64」

・それ以外のWindows OSの場合
「¥Program Files¥Panasonic-ID SUNX Terminal¥GTWIN¥GTWIN_USB¥x86」

「ドライバーソフトウェアの更新」の設定詳細は以下のマニュアルをご参照下さい。
「Terminal GTWINインストールガイド」 - USBドライバのインストール手順

※マニュアルはウェブサイトからダウンロード頂けます。
ダウンロードのご利用には、制御機器Web会員へのご登録が必要です。

	タイトル	言語	ファイルサイズ	更新日
	Terminal GTWINインストールガイドこのマニュアルの記載内容は2024年4月現在のものです。	JP	4.9MB	2024年4月1日

設定手順[3]

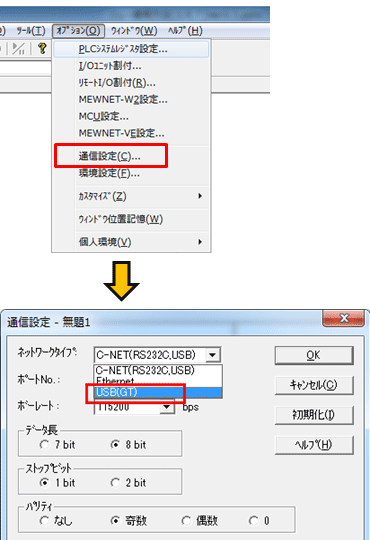

[1]、[2]を完了後、FPWIN GR【オプション】-【通信設定】にてネットワークタイプを【USB(GT)】に設定して下さい。

設定後、FPWIN GRのオンラインモードが使用可能となり、アップロード／ダウンロード／オンライン編集などの操作が可能となります。

[1]～[3]の設定手順で通信出来ない場合

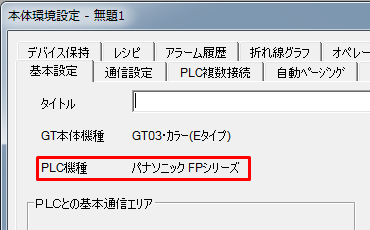

GT本体の右上に「**00FF」が表示される場合、上記通信設定の不一致／通信ポートの誤配線／画面データのPLC機種選択間違いの可能性があります。

・GTシリーズとFPシリーズの各通信ポートの配線方法は以下のマニュアルをご参照下さい。
「GTシリーズユーザーズマニュアル」 - 4章 PLCとの接続

※マニュアルはウェブサイトからダウンロード頂けます。
ダウンロードのご利用には、制御機器Web会員へのご登録が必要です。

	タイトル	言語	ファイルサイズ	更新日
	GTシリーズユーザーズマニュアルこのマニュアルの記載内容は2024年4月現在のものです。	JP	22.4MB	2024年4月1日
