ラインアイ社 SI-35 設定方法
説明
説明
SI-35を使用して、パソコンと当社の機器をつないだ場合の設定例を紹介します。

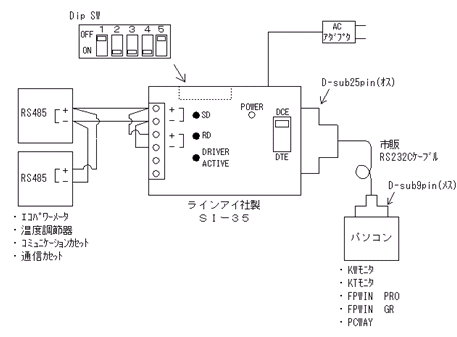

構成図
DCE/DTE 切換えSW
市販RS232Cケーブルがストレートタイプの場合、DCE を選択
市販RS232Cケーブルがクロスタイプの場合、DTE を選択
DipSW 1•2
| 1-Off/2-ON | ： | 9600bps•19200bps•38400bps•57.6Kbps |
|---|---|---|
| 1-ON/2-ON | ： | 115.2Kbps以上 |
DipSW 3
ONに設定（ドライバアクティブAUTO）
DipSW 4
ONに設定（エコーバック禁止）
DipSW 5
| ON | ： | 終端局 |
|---|---|---|
| OFF | ： | 非終端局 |
