ラインアイ社SI-35USB設定方法

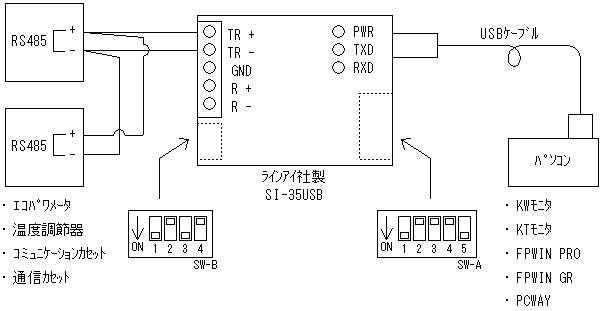

SI-35USBを使用した設定例を紹介します。

・SW-B 1
   ONに設定(エコーバック禁止)

・SW-B 2
   OFFに設定(RS485を選択)

・SW-B 3
   ONに設定(TR+・TR-間に終端抵抗)

・SW-B 4
   OFFに設定(R+・R-間に終端抵抗なし)

・SW-A 1～3
   1-off/2-off/3-off :9600bps
   1-on /2-off/3-off :19200bps
   1-off/2-on /3-off :38400・57600bps
   1-on /2-on /3-off :76800・115200bps

・SW-A 4
   OFFに設定(ドライバアクティブAUTO)

・SW-A 5
   ON・OFFどちらでも良い

【注意】
ソフトウェアの「通信設定」では、COMポート番号を設定変更してください。

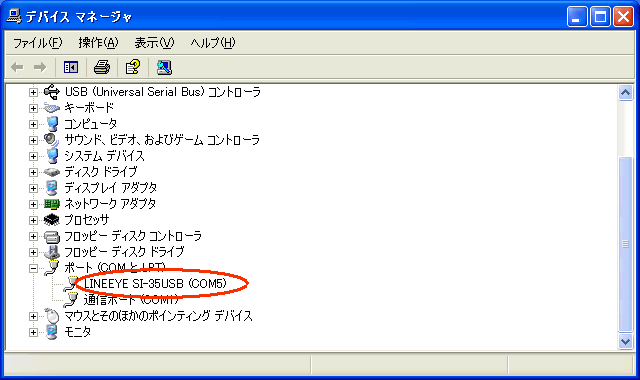

COMポート番号は、「コントロ-ルパネル」-「システム」-「ハードウェア」-「デバイスマネージャ」からご確認ください。
