ラインアイ社 SI-30 設定方法
解説

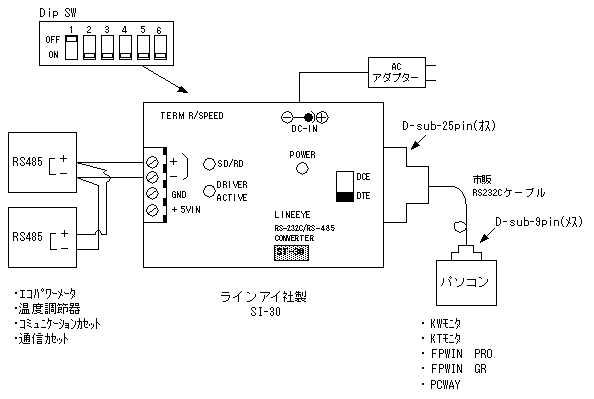

全体構成図
DCE/DTE 切換えSW
市販RS232Cケーブルがストレートタイプの場合、DCEを選択
市販RS232Cケーブルがクロスタイプの場合、DTEを選択
DipSW 1・2・3
| 1-ON/2-OFF/3-ON | 9600bps以上 | |
|---|---|---|
| 1-OFF/2-ON/3-ON | 19200bps以上 | |
| 1-ON/2-ON/3-ON | 38400bps以上 |
DipSW 4
ONに設定（ドライバアクティブAUTO）
DipSW 5
| ON | 終端局 | |
|---|---|---|
| OFF | 非終端局 |
DipSW 6
ONに設定（エコーバック禁止）
