PCWAY -- ET-LAN 接続の設定例（その1）

解説

説明

PCWAYをET-LANユニットを接続する場合の設定例です。

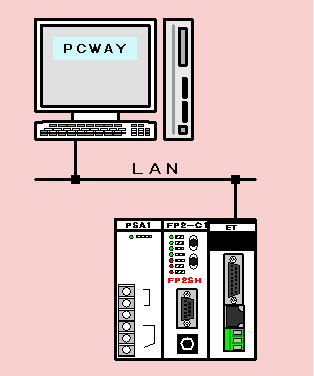

構成図

ページトップへ戻る

設定

PCWAYの設定

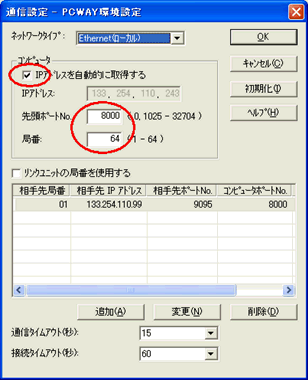

「動作環境設定」ー「通信設定」

・ネットワークタイプ ・・・・・・ Ethernet（ローカル）
・コンピュータ
 IPアドレスを自動的に取得する ・・・ チェック入れる
 ポートNo. ・・・ 8000
 局番 ・・・ 64

「追加」ボタンをクリックする

・ET-LANユニットを使用する ・・・ チェック入れる
・局番 ・・・ ET-LANユニットのMEWTOCOL局番
・IPアドレス ・・・ ET-LANユニットのIPアドレス
・ポートNo. ・・・ ET-LANユニットのポートNo.

「操作環境設定」ー「接続局番登録」

  • ET-LANユニットのMEWTOCOL局番にチェックを入れる

ET-LANユニットの設定

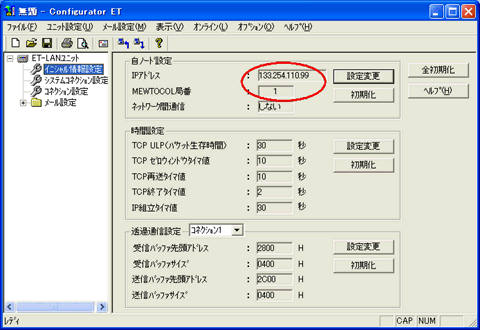

イニシャル情報設定

イニシャル情報設定
  • 自ノード設定
IPアドレス ・・・ ET-LANユニット側のIPアドレスを設定する
MEWTOCOL局番 ・・・ 1

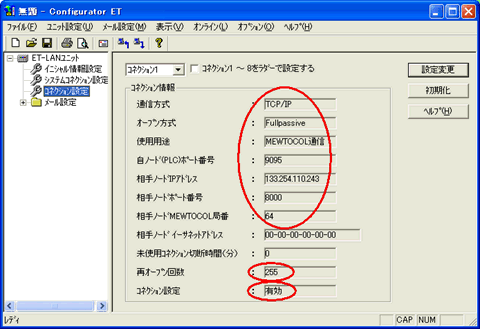

コネクション設定

コネクション設定
  • コネクション情報
通信方式 ・・・ TCP/IP
オープン方式 ・・・ Fullpassive
使用用途 ・・・ MEWTOCOL通信
自ノード（PLC）ポート番号 ・・・ 9095
相手ノードﾞIPアドレス ・・・ PCWAYのIPアドレスに合わせる
相手ノードポート番号 ・・・ PCWAYのポート番号に合わせる
相手ノードMEWTOCOL局番 ・・・ PCWAYの局番に合わせる
再オープン回数 ・・・ 255
コネクション設定 ・・・ 有効
