PCWAY -- ET-LAN 接続の設定例（その2）

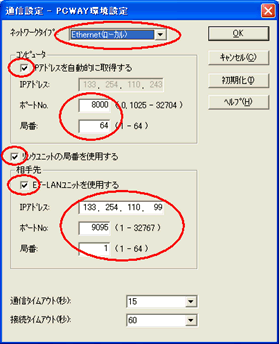

・ネットワークタイプ	・・・・・・	Ethernet（ローカル）
・コンピュータ
IPアドレスを自動的に取得する	・・・	チェック入れる
ポートNo.	・・・	8000
局番	・・・	64
・リンクユニットの局番を使用する	・・・	チェック入れる
・相手先
ET-LANユニットを使用する	・・・	チェック入れる
IPアドレス	・・・	ET-LANユニットのIPアドレス
ポートNo.	・・・	ET-LANユニットのポートNo.
局番	・・・	ET-LANユニットのMEWTOCOL局番

【ポイント】
リンクユニットを使用し他局へアクセスする場合は、「リンクユニットの局番を使用する」にチェックを入れる。

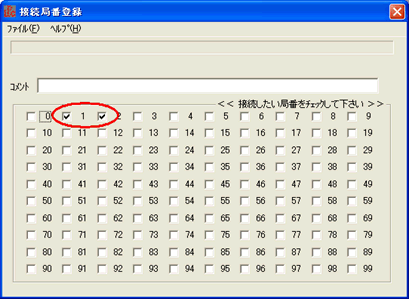

• 1と2にチェック入れる
  （PCWAYからデータの読み書きを行う局のリンクユニット局番にチェックを入れる）

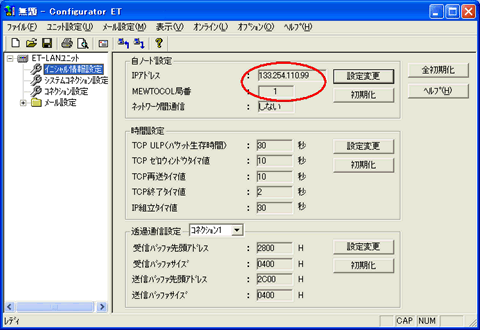

• 自ノード設定

IPアドレス	・・・	ET-LANユニット側のIPアドレスを設定する
MEWTOCOL局番	・・・	1

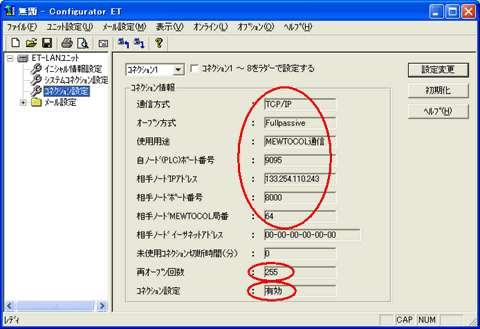

• コネクション情報

通信方式	・・・	TCP/IP
オープン方式	・・・	Fullpassive
使用用途	・・・	MEWTOCOL通信
自ノード（PLC）ポート番号	・・・	9095
相手ノードﾞIPアドレス	・・・	PCWAYのIPアドレスに合わせる
相手ノードポート番号	・・・	PCWAYのポート番号に合わせる
相手ノードMEWTOCOL局番	・・・	PCWAYの局番に合わせる
再オープン回数	・・・	255
コネクション設定	・・・	有効

【注意】
リンクユニットは必ずET-LANユニットより左側に装着してください。（PCWAYではリンクユニットのルート番号が"1"で固定になっています。）
