DLU内部のデータレジスタの監視

説明

概要

DLU内部のデータレジスタの内容をPCWAYを使用して読み出します。
DLUにはデバイス登録した内容は全て、DLU内部のデータレジスタに割り当たっています。
その内容を、PCWAYを使用して監視する場合の設定です。

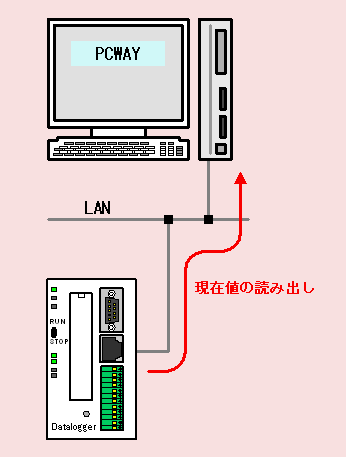

構成図

解説

DLUとPCWAYをLAN経由で接続する場合、DLUのポート番号は、"9094"又は、"9095"を使用します。
又、DLUのMEWTOCOL局番は"EE"だけが使用可能です。

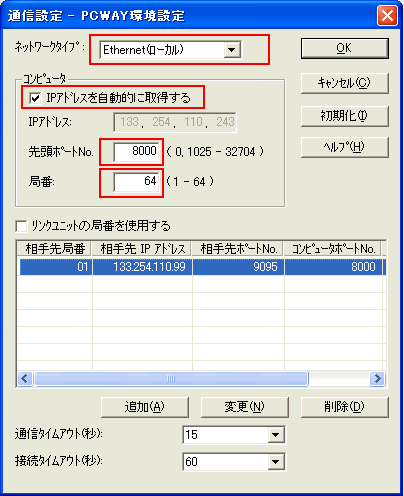

「PCWAY環境設定」-「通信設定」

ネットワークタイプ ・・・・・・ Ethernet（ローカル）
  IPアドレスを自動 ・・・・・・ チェック入れる
  先頭ポートNo. ・・・・・・ 8000
  局番 ・・・・・・ 64

（パソコン側MEWTOCOL局番のことです。便宜上、番号設定が必要です。64をご使用ください。）


「追加」ボタン又は「変更」ボタンをクリックする

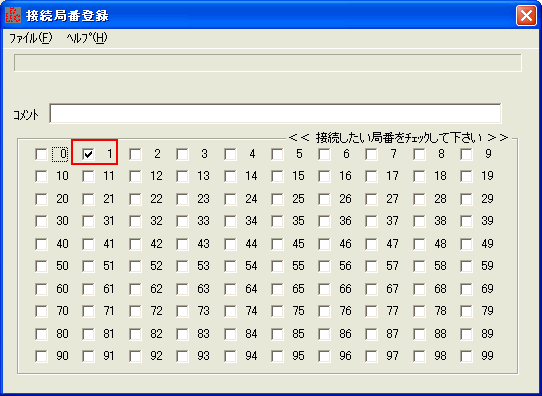

「PCWAY環境設定」-「接続局番登録」

1にチェックを入れる


【ポイント】

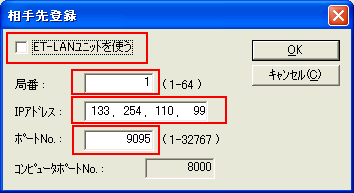

DLUには局番の概念がありませんが便宜上、「相手先登録」と「接続局番登録」と「セル情報設定」の3つの局番は一致させる必要があります。

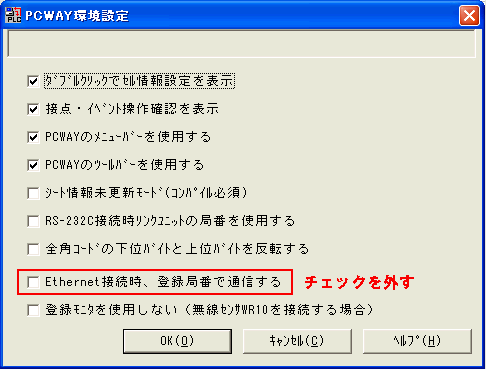

「PCWAY環境設定」-「オプション」

「Ethernet接続時、登録局番で通信する」のチェックを外す。


【ポイント】
この設定により、MEWTOCOL局番EEでコマンドを送信します。

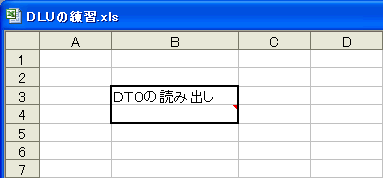

エクセルシート

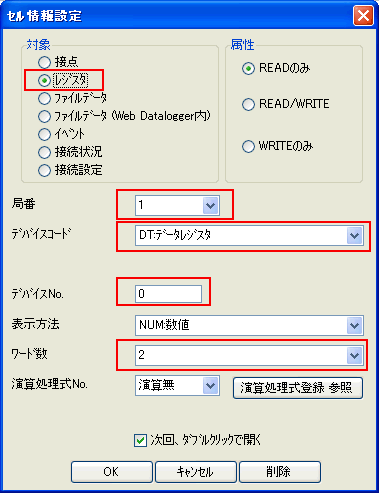

セル情報設定

・DLUのDT0を読み出す場合

対象 ・・・・・・ レジスタ
局番 ・・・・・・ 1
デバイスコード ・・・・・・ DT：データレジスタ
デバイスNo. ・・・・・・ 0
ワード数 ・・・・・・ 2
