PCWAYから2台のDLU内部データレジスタの監視

説明

概要

PCWAYから2台のDLUの内部データレジスタの内容を読み出します。

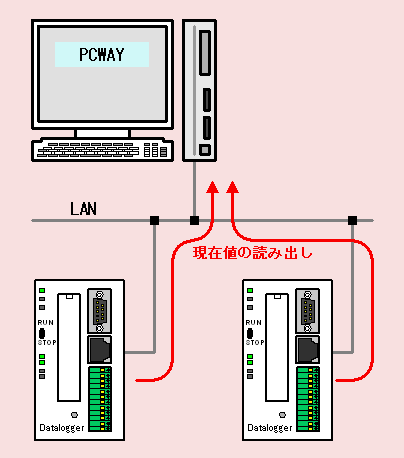

構成図

解説

DLUとPCWAYをLAN経由で接続する場合、DLUのポート番号は、"9094"又は、"9095"を使用します。
又、DLUのMEWTOCOL局番は"EE"だけが使用可能です。

PCWAYの設定では、2台のDLUの局番をそれぞれ局番1と局番2に設定しますが、オプション設定の「Ethernet接続時、登録局番で通信する」からチェックを外すことで、MEWTOCOLコマンドは局番"EE"で送信されます。

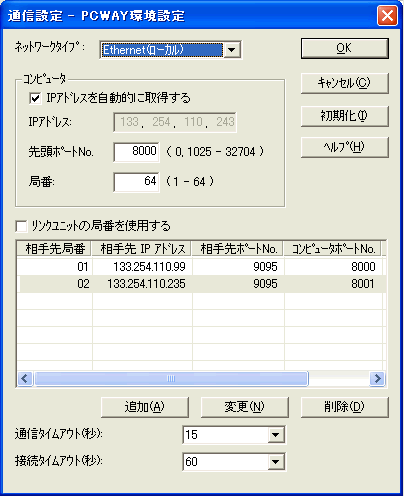

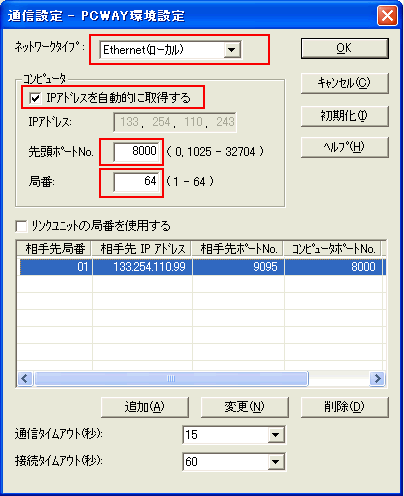

「PCWAY環境設定」-「通信設定」

ネットワークタイプ ・・・・・・ Ethernet（ローカル）
  IPアドレスを自動 ・・・・・・ チェック入れる
  先頭ポートNo. ・・・・・・ 8000
  局番 ・・・・・・ 64

（パソコン側MEWTOCOL局番のことです。便宜上、番号設定が必要です。64をご使用ください。）


「追加」ボタン又は「変更」ボタンをクリックする

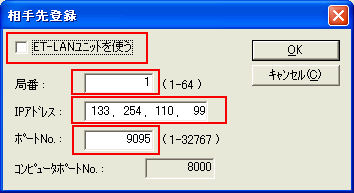

ET-LANﾕﾆｯﾄを使う ・・・・・・ チェックを外す
局番 ・・・・・・ 1
IPアドレス ・・・・・・ 1台目DLUのIPアドレス
ポートNo. ・・・・・・ 9095

【ポイント】
DLUには局番の概念がありませんが、局番に"1"を設定

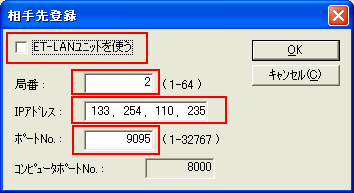

ET-LANﾕﾆｯﾄを使う ・・・・・・ チェックを外す
局番 ・・・・・・ 2
IPアドレス ・・・・・・ 2台目DLUのIPアドレス
ポートNo. ・・・・・・ 9095

【ポイント】
DLUには局番の概念がありませんが、局番に"2"を設定

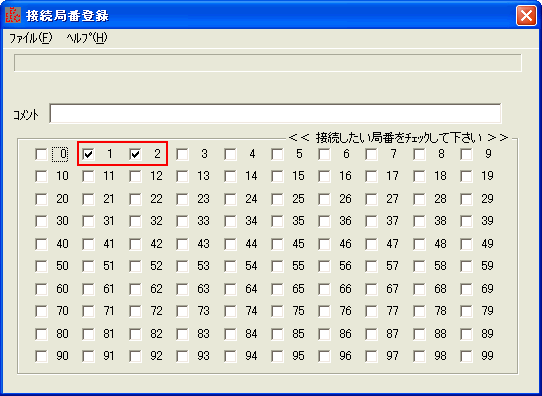

「PCWAY環境設定」-「接続局番登録」

1と2にチェックを入れる


【ポイント】
DLUには局番の概念がありませんが便宜上、「相手先登録」と「接続局番登録」と「セル情報設定」の3つの局番は一致させる必要があります。

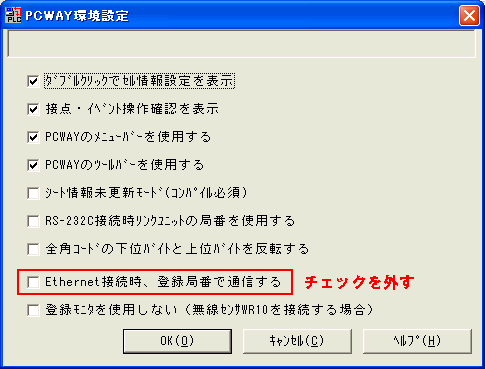

「PCWAY環境設定」-「オプション」

「Ethernet接続時、登録局番で通信する」のチェックを外す。


【ポイント】
この設定により、MEWTOCOL局番EEでコマンドを送信します。

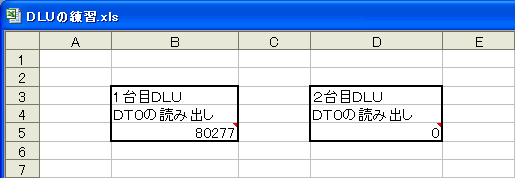

エクセルシート


1つ目セル情報設定

・1台目DLUのDT0を読み出す場合

対象 ・・・・・・ レジスタ
局番 ・・・・・・ 1
デバイスコード ・・・・・・ DT：データレジスタ
デバイスNo. ・・・・・・ 0
（任意のDTアドレスご指定ください。）
ワード数 ・・・・・・ 2

【ポイント】
DLUには局番の概念がありませんが、局番に"1"を設定

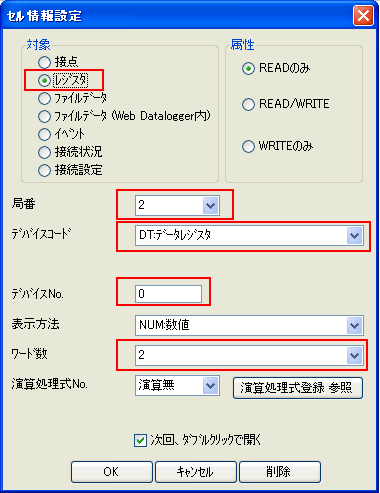

2つ目セル情報設定

・2台目DLUのDT0を読み出す場合

対象 ・・・・・・ レジスタ
局番 ・・・・・・ 2
デバイスコード ・・・・・・ DT：データレジスタ
デバイスNo. ・・・・・・ 0
（任意のDTアドレスご指定ください。）
ワード数 ・・・・・・ 2

【ポイント】
DLUには局番の概念がありませんが、局番に"2"を設定
