DLU内部の蓄積ファイル（CSVファイル）の表示

解説

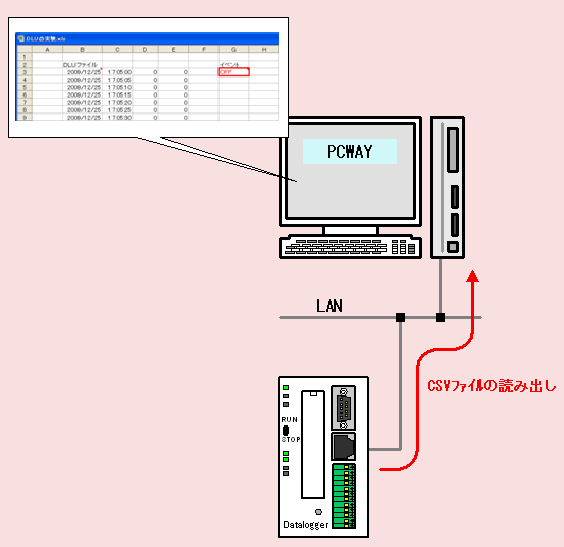

概要

DLU内部の蓄積ファイル（CSVファイル）の内容をPCWAYを使用してEXCELのセル上に表示します。

この事例では、セル（G.3）をダブルクリックしイベントを発生させ、読出しを行います。

解説

DLUとPCWAYをLAN経由で接続する場合、DLUのポート番号は、"9094"又は、"9095"を使用します。

又、DLUのMEWTOCOL局番は"EE"だけが使用可能です。

ページトップへ戻る

設定

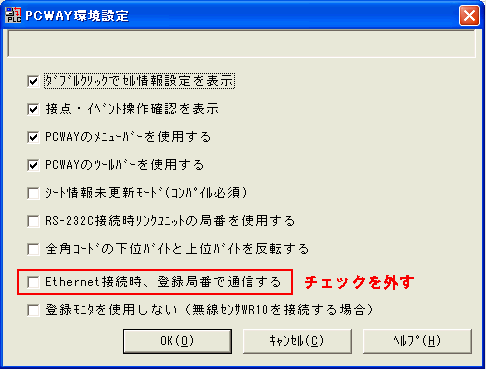

PCWAY－「PCWAY環境設定」－「オプション」

上記項目のチェックを外すことで、MEWTOCOLコマンドの局番に"EE"を使用することになります。

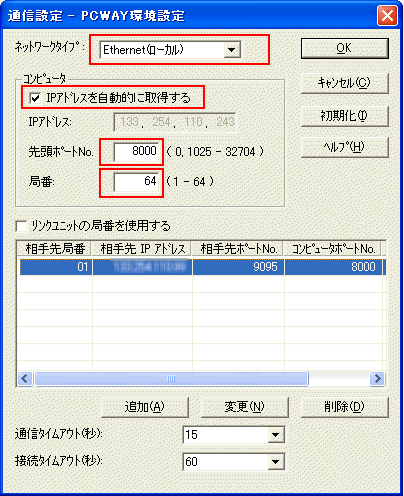

PCWAY－「PCWAY環境設定」－「通信設定」

ネットワークタイプ ・・・ Ethernet（ローカル）
IPアドレスを自動 ・・・ チェックを入れる
先頭ポートNo. ・・・ 8000
局番 ・・・ 64

（パソコン側MEWTOCOL局番のことです。便宜上、番号設定が必要です。64をご使用ください。）

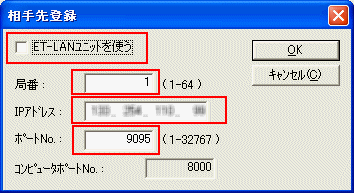

「追加」ボタン又は「変更」ボタンをクリックする

ET-LANユニットを使う ・・・ チェック無し
局番 ・・・ 1（MEWTOCOL局番はEEを使用するが、便宜上"1"を設定）
IPアドレス ・・・ DLUのIPアドレス
ポートNo. ・・・ DLUのポートNo.（9094又は9095を指定）

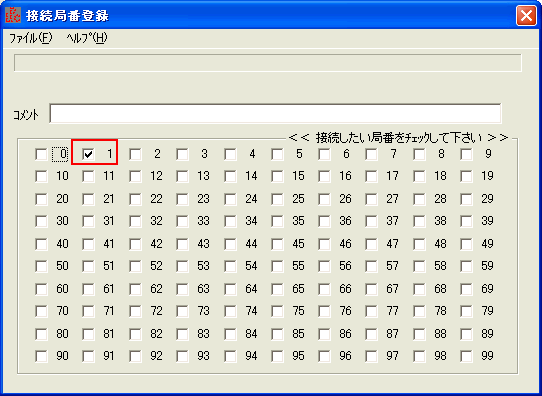

PCWAY－「PCWAY環境設定」－「接続局番登録」

1にチェックを入れる（MEWTOCOL局番はEEを使用するが、便宜上"1"を設定）

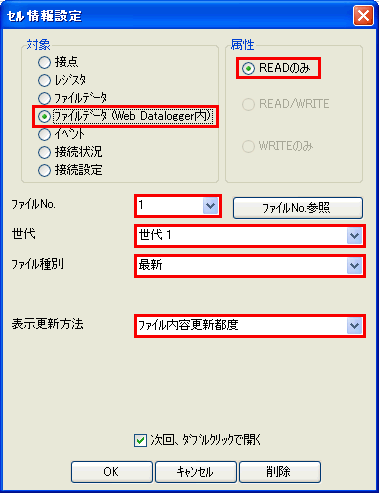

PCWAY－「セル情報設定1」

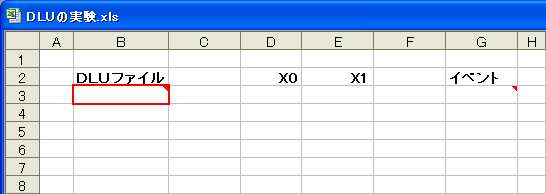

●セルB3をダブルクリック

対象 ・・・ ファイルデータ（WebDatalogger内）
属性 ・・・ READのみ
ファイルNo. ・・・ 1
世代 ・・・ 世代1
ファイル種別 ・・・ 最新
表示更新方法 ・・・ ファイル内容更新都度

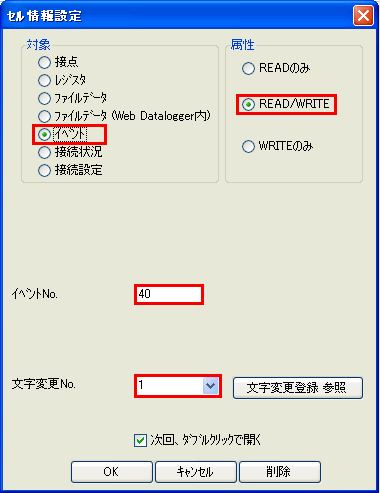

PCWAY －「セル情報設定2」

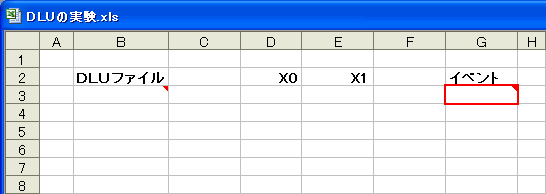

●セルG3をダブルクリック

対象 ・・・ イベント
属性 ・・・ READ/WRITE
イベントNo. ・・・ 40

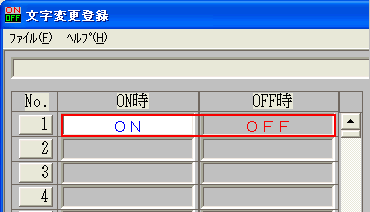

文字変更No. ・・・ 1

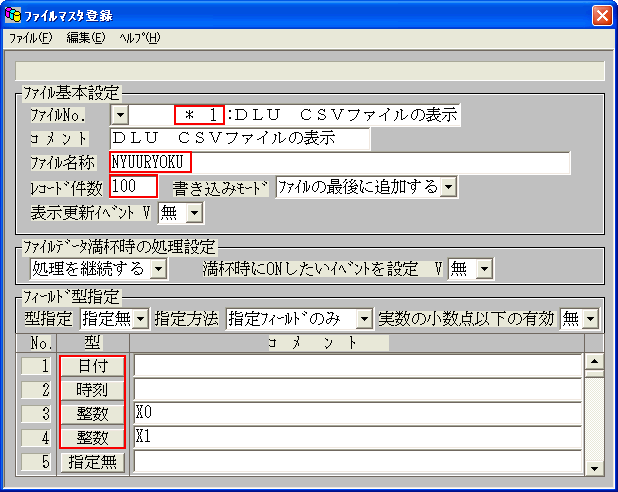

PCWAY－「ファイルマスタ登録」

ファイルNO. ・・・ 1
ファイル名 ・・・ DLUのファイル名と同じであることが必要
レコード件数 ・・・ DLUのレコード数と同じであることが必要
フィールド型指定 ・・・ DLUの蓄積ファイルと項目数が同じであることが必要

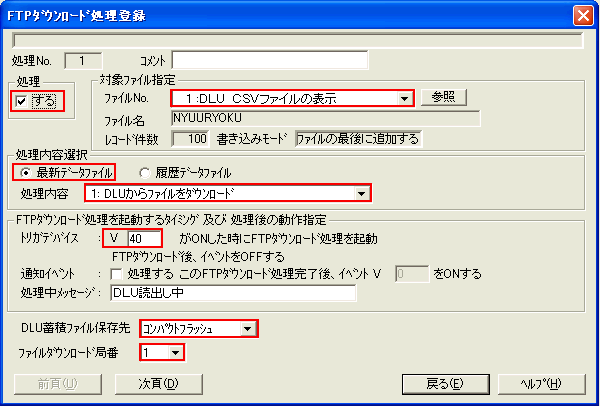

PCWAY－「FTPダウンロード処理登録」（処理No.1）

処理 ・・・ する
対象ファイル指定 ・・・ 1
処理内容選択 ・・・ 最新データファイル
1：DLUからファイルをダウンロード
トリガデバイス ・・・ V40
DLU蓄積ファイル保存先 ・・・ コンパクトフラッシュ
ファイルダウンロード局番 ・・・ 1（DLU局番に合わせる）

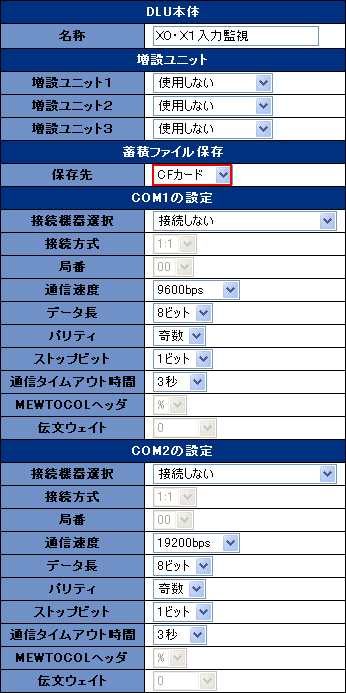

DLU－「データ蓄積設定」－「本体構成設定」

名称 ・・・ 任意
保存先 ・・・ CFカード

DLU－「データ蓄積設定」－「トリガ設定」

トリガ条件 ・・・ 任意
内容 ・・・ 任意

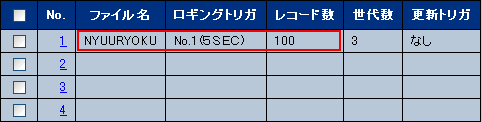

DLU－「データ蓄積設定」－「蓄積ファイル設定」

ファイル名 ・・・ PCWAYのファイルマスタ登録のファイル名に合わせる
キングトリガ ・・・ 任意
レコード数 ・・・ PCWAYのファイルマスタ登録のレコード件数に合わせる

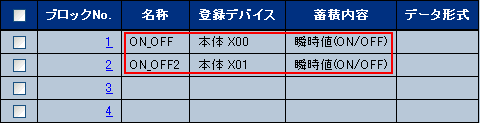

DLU－「データ蓄積設定」－「蓄積ファイルへのデバイス登録」

デバイス登録 ・・・ 任意
蓄積内容 ・・・ 任意

DLU－「オプション設定」－「PCWAY設定」

DLU局番 ・・・ 1

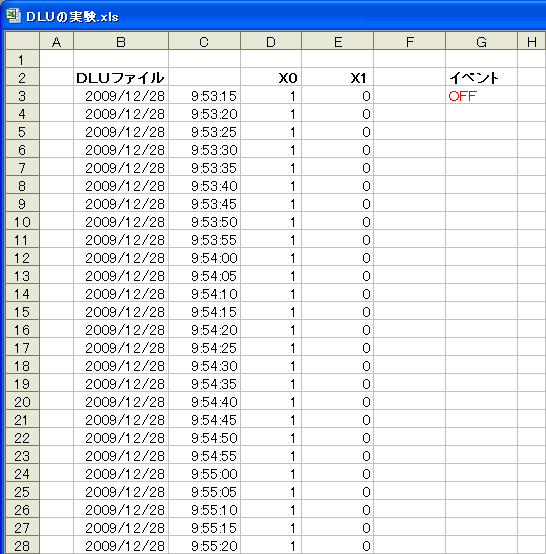

PCWAY－ ダウンロード結果

セルG3をダブルクリックしイベント40をONすると、蓄積ファイルの内容が表示されます。

ページトップへ戻る

2010年1月6日
