WP10 を使用したFPWIN GR接続手順
説明

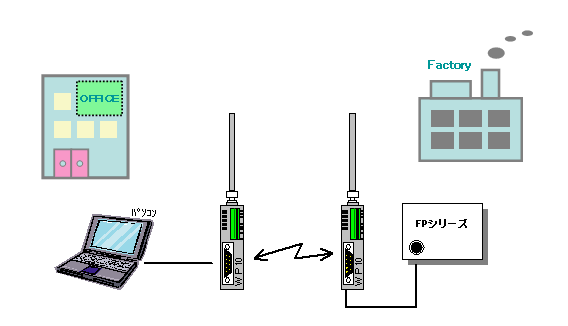

WP10を2台使用し、遠隔からFPシリーズのプログラミングを行う場合の接続手順を示します。
準備（結線）
パソコン：WP10 市販RS232Cストレートケーブル（9ピン（メス）－9ピン（メス））

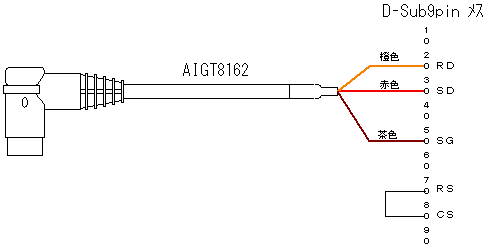

FPシリーズ TOOLポート：WP10
準備（設定）
WP10 DipSWの設定

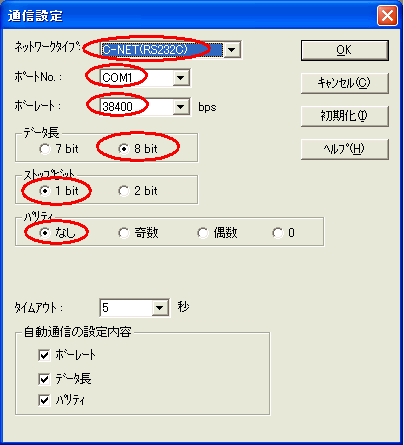

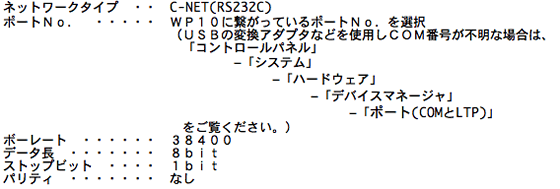

FPWIN GRの設定

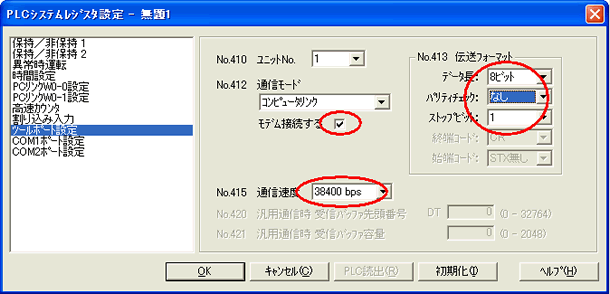

FPシリーズの設定
予めパソコンとＦＰシリーズを直接接続し、FPWIN GRから設定を行ってください。
モデム接続の設定

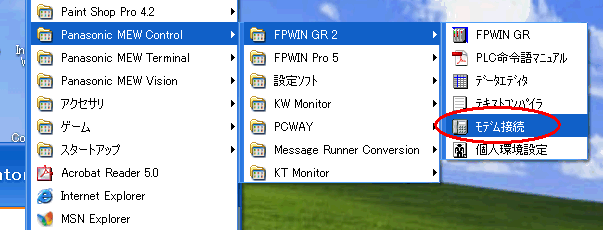

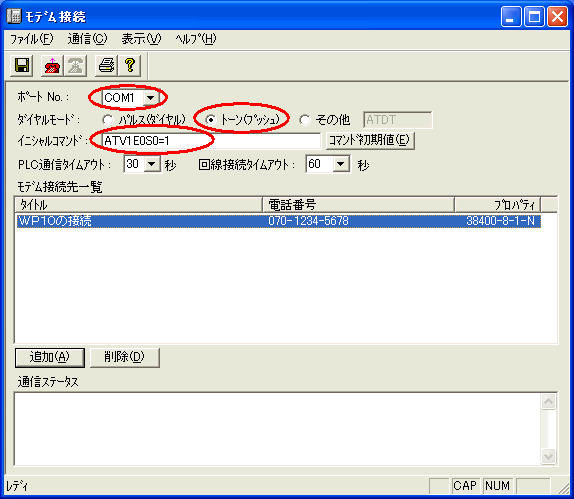

モデム接続を立ち上げる

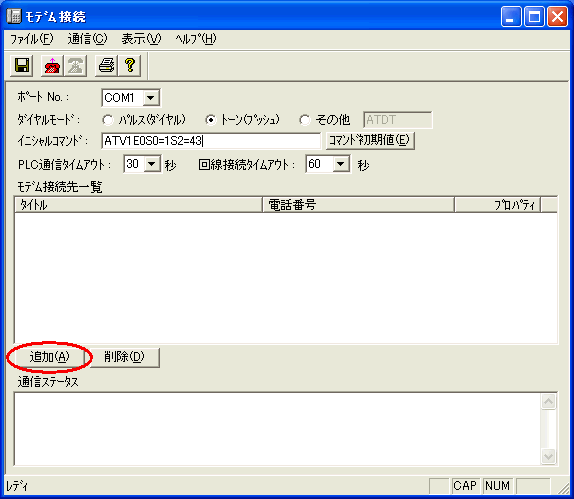

「追加」ボタンをクリックし接続先を追加する

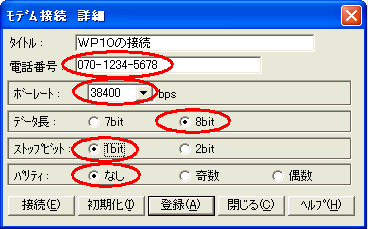

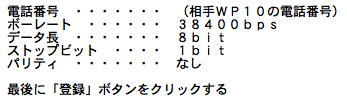

接続先の電話番号・通信設定を行い登録する

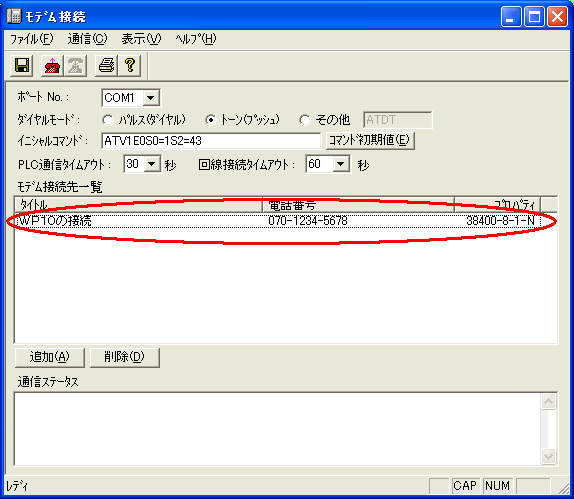

「モデム接続先一覧」に登録した内容が追加されます

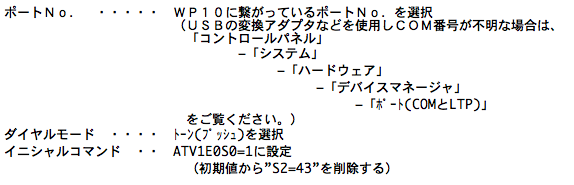

その他の設定を行う
接続と切断
1.回線の接続

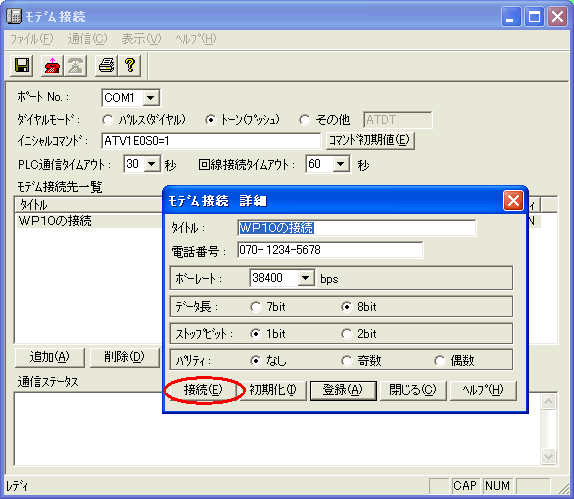

モデム接続の「モデム接続先一覧」から既に登録した接続先をダブルクリックすると、「モデム接続詳細」が現れます。

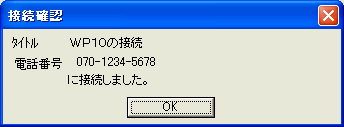

そこで、「接続」ボタンをクリックする。
2.FPWIN GRの操作

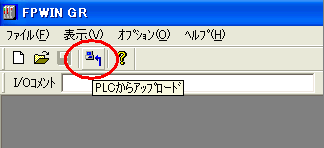

FPWIN GRから「PLCからアップロード」アイコンをクリックする。
その後、FPWIN GRは通常の操作が行えます。
3.回線の切断

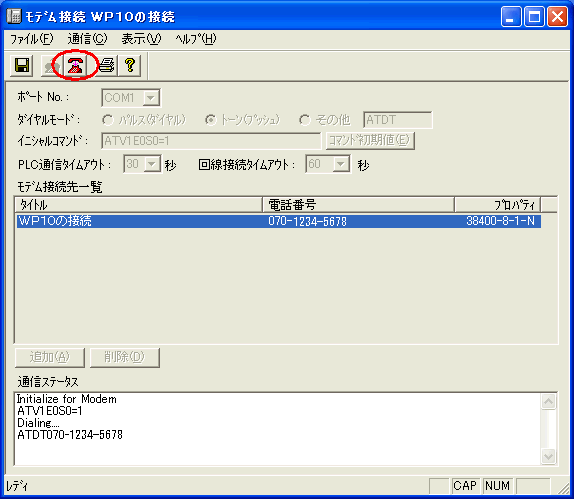

モデム接続の「切断」アイコンをクリックする
