データロガーユニット（DLU）を使用した複数のKT4H（温度調節器）の集中管理

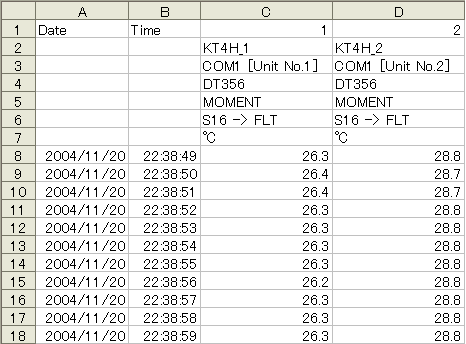

4台のKT4Hの現在温度データを収集しデータロガーユニット（以下DLUと呼びます）
本体（もしくはCFカード）のメモリへ収集データ（CSVファイル）を作成します。
パソコンからDLU内部のCSVファイルをダウンロード後、EXCELを使用し、温度の変化をグラフ化します。

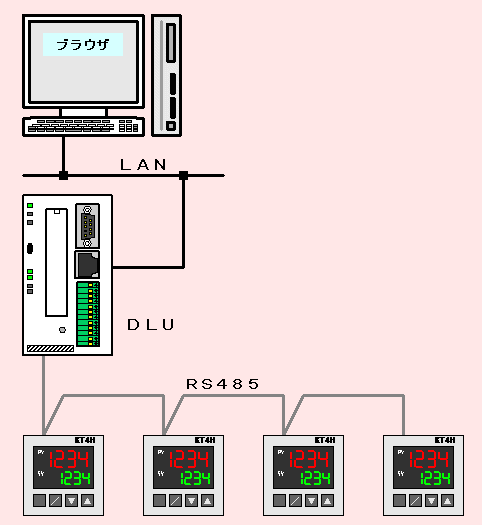

• DLU ＜－－＞ KT4H

RS485 （MEWTOCOL通信）1000m

複数のKT温度調節器とDLUをRS485でネットワーク接続し、MEWTOCOL（当社PLC用通信プロトコル）を使用しKT温度調節器の温度データを収集します。収集したデータは、日付データと時刻データを付加し、CSVファイル形式でDLU本体に格納されます。

格納されたCSVファイルはパソコンのブラウザ（InternetExplorer）からダウンロードができ、EXCELなどの表計算ソフトでグラフ化することができます。

KT4HがMEWTOCOLのRDコマンドとWDコマンドをサポートしたことで、DLUと直接つなぐことが可能となりました。

• RS485ネットワークは、長距離（最長1000mまで）通信が可能
• 遠く離れた複数の設備を1個所（DLU）から収集
• パソコンを使用せずにデータを収集できるので、パソコン上の不慮のトラブルに気を使う必要が無い。
• パソコンと違い、データ書込み中に電源が切れても大丈夫。
• データ収集の為に担当者のパソコンが拘束されずにすむ。

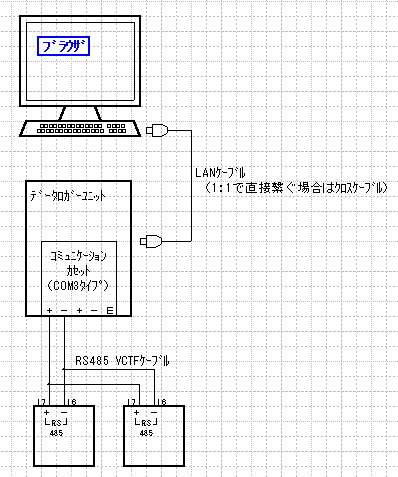

注）KT4Hの温度センサ・ヒーター回路は割愛させて頂きます。

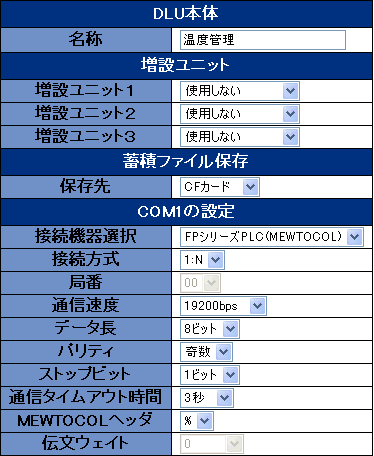

「COM1の設定」のところで、KT4Hとの通信を設定する

KT4Hのデータを取り込むタイミングを設定する

蓄積ファイルのファイル名・蓄積周期・レコード数などを設定する

KT4Hの局番や収集するデータのデバイス名・デバイス番号を設定する

通信手順	：	MEWTOCOL
伝送速度	：	19200bps
データビット	：	8ビット
パリティ	：	奇数
ストップ	：	1ビット
機器番号	：	1と2

• 1.DLU本体のモード切替SWをRUNモードにします。
  （その他の方法としてログイン済みのブラウザから切り替える方法の2つの方法があります。）
• 2.RUN状態に切り替わると、データの収集は自動的に始まります。
  レコード数が満杯になるか、STOPモードになると収集が終わります。
• 3.パソコンからConfiguratorWDを使用しブラウザを立ち上げDLUにログインする。

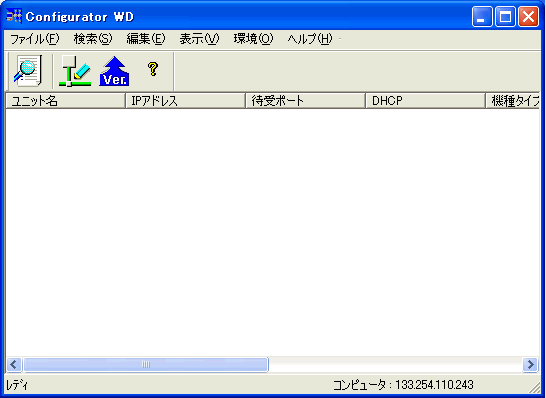

• 3.1.ConfiguratorWDを立ち上げます。

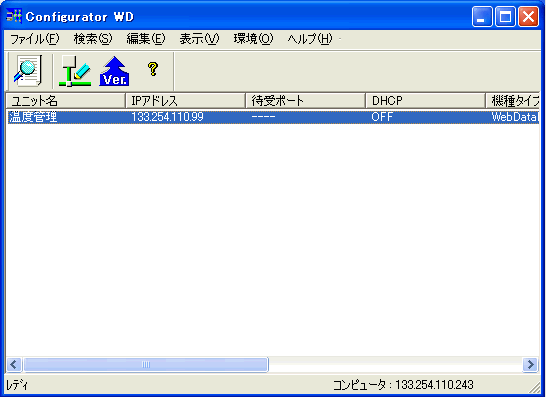

• 3.2.メニューバー「検索」－「ブロードキャストの検索」を選ぶとDLUが検出されます。

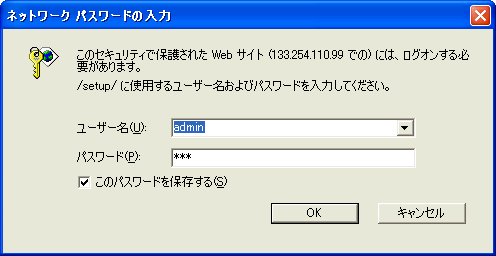

• 3.3.検出されたDLUをダブルクリックすると、パスワード入力ウィンドウが現われます。

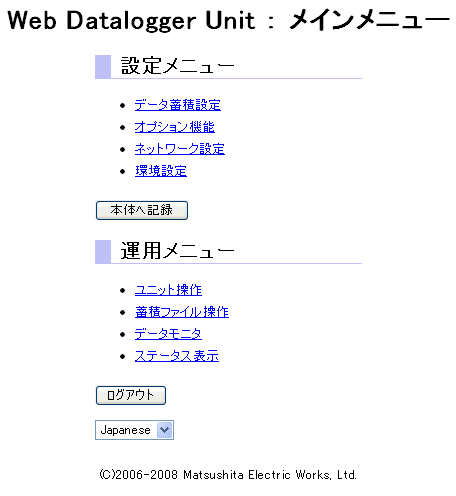

• 3.4.ユーザ名とパスワードを入力し[OK]をクリックするとログインが完了し「メインメニュー」が現われます。

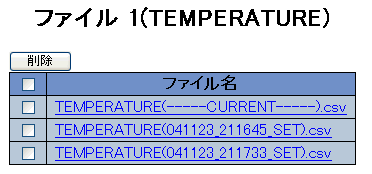

• 4.メインメニューから「運用メニュー」 - 「蓄積ファイル操作」 - 「蓄積データ」を選ぶと下記表が現れます。
  必要なファイルを右クリックし「対象をファイルに保存」からファイルをダウンロードします。

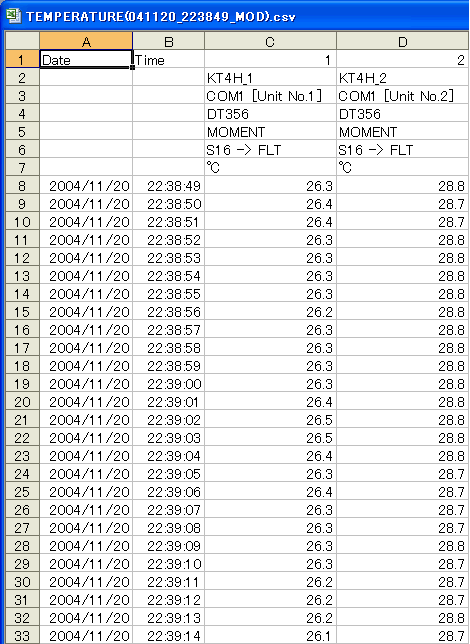

• 5.ダウンロードしたCSVファイルをEXCELから開くと上記、画面例の表が現われます。

• 6.現われた表をEXCELのグラフウィザードを使用してグラフ化します。

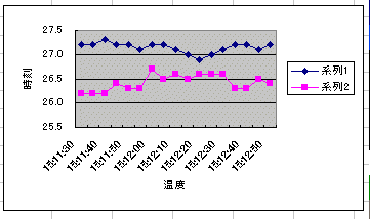

• 7.グラフの完成
