KT Monitorを使用したKT温度調節器の温度管理

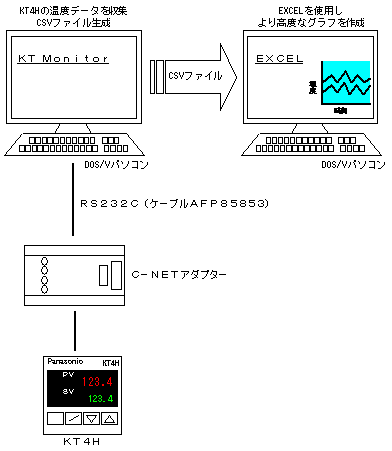

KT　MonitorからKT温調器の現在温度を周期的に読出し温度変化をグラフ化しCSVファイルに保存します。
CSVファイルに保存したデータをEXCELを使用し、より適切なグラフ作成が可能となります。

• PLCの知識が無くてもシステム構築が可能
• KT Monitorは当社サイトから無償でダウンロードが可能なため、低コストで実現

注意）

複数のKT温調器のデータを同時に収集できません。
KT温調器を複数つなぎ、それぞれのデータを収集する場合、KT Monitor側で機器番号を切り替える必要があります。

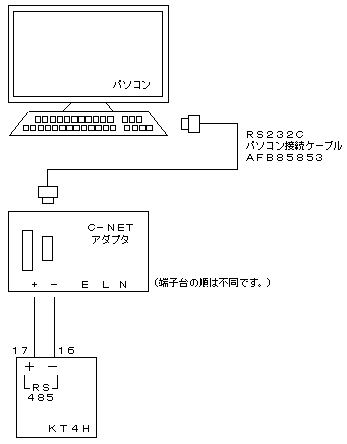

• 1.KT Monitorの「通信設定」とKT温度調節器の通信設定を合わせオンラインに切り替えます。

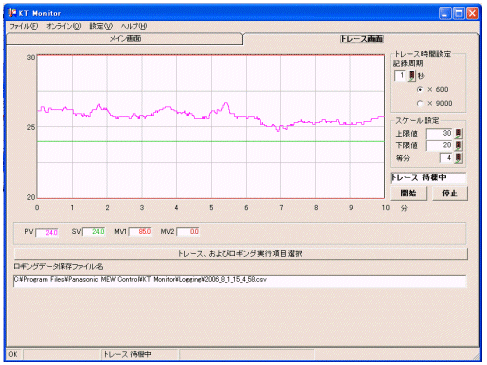

• 2.KT Monitorのトレース画面の「トレース時間設定」と「スケール設定」の設定を行い、開始ボタンをクリックします。
• 3.トレースが終了すると、パソコンの中にＣＳＶファイルが作成されます。

C:\Program Files\Panasonic MEW Control\KT Monitor\Loggingの中に作成されます

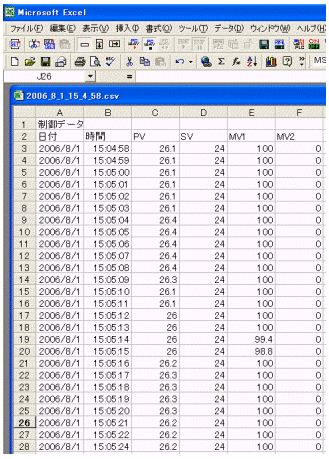

• 4.作成されたCSVファイルをEXCELで開きます。

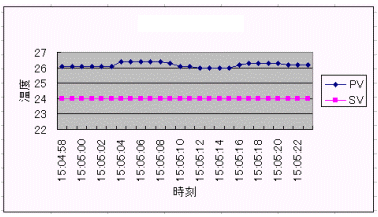

• 5.EXCELのグラフウィザードを使用し、折れ線グラフを作成します。
