GT32・FPΣ・KW4M×2台を使用した電力監視
システム概要・構成図
概要
2台のエコパワメータからそれぞれに繋がれている設備の電力をFPΣのメモリに読み出し、そのデータをGT32の折れ線グラフを使って表示します。

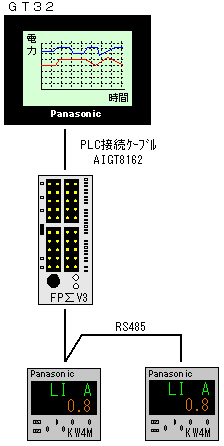

システム構成図
この提案のメリット
- このプログラムをFPΣへダウンロードするだけでＯＫ
- FPΣV3を使用し、MEWTOCOL通信が容易・改造も簡単
- RS485ネットワーク（MEWTOCOL）を使用し、FPΣ-KW4M間総延長1200mと長距離
- 折れ線グラフは（1画面で8箇所の電力）×5画面の表示が可能
使用部品一覧
| 商品 | 品番 | 個数 |
|---|---|---|
| GT32T0 | AIG32TQ02D | 1 |
| PLC接続ケーブル | AIGT8162 | 1 |
| FPΣ-C32 V3 | AFPG2643H | 1 |
| コミュニケーションカセット | AFPG803 | 1 |
| KW4Mエコパワーメータ （MEWTOCOL） |
AKW5111 | 2 |
詳細設定

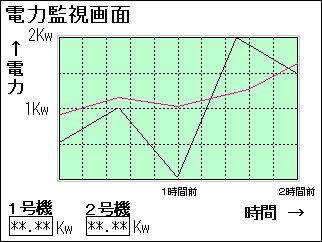

GT32 画面具体例
|
system_009_1.zip |

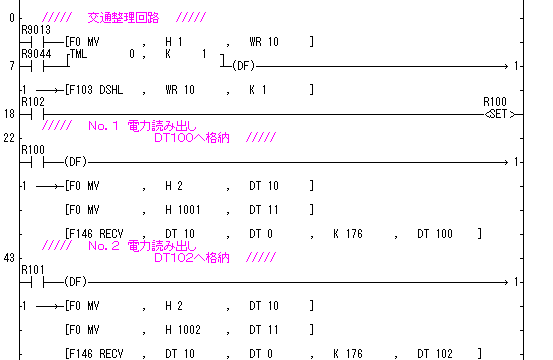

FPΣラダープログラム
|
system_009.fp.zip |
FPΣ システムレジスタ設定
「COM1ポート」

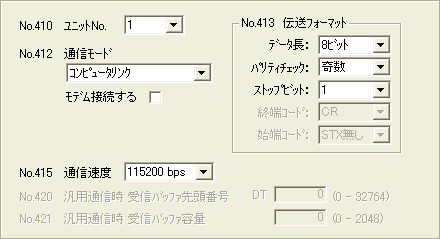

「TOOLポート」
KW4Mの設定
1台目）
| 局番 | ： | 1 |
|---|---|---|
| 通信速度 | ： | 19200bps |
| 通信フォーマット | ： | データ長8ビット・パリティ奇数 |
2台目）
| 局番 | ： | 2 |
|---|---|---|
| 通信速度 | ： | 19200bps |
| 通信フォーマット | ： | データ長8ビット・パリティ奇数 |
