WebServerIIとKS1を使用したFPΣどうしのI/Oリンク
システム構成図&使用部品一覧
概要
LAN回線を通じ、2台のFPΣのお互いのWX0（X0～F）を相手局のWY0（Y0～F）へ出力します。

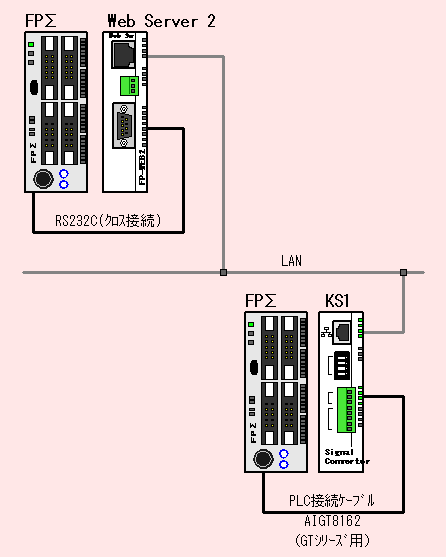

システム構成図
部品一覧
| 商品 | 品番 | 個数 |
|---|---|---|
| FPΣV3 | AFPG2643H | 2個 |
| コミュニケーションカセット （COM1） |
AFPG801 | 1個 |
| PLC接続ケーブル （GTシリーズ用） |
AIGT8162 | 1個 |
| WebServerII | AFP0611 | 1個 |
| KS1 | AKS1202 | 1個 |
機能概要解説
システムの機能解説
WebServerIIとKS1を使用することで、LAN回線を通じた通信が可能となります。
FPΣどうしは、MEWTOCOLマスターモードを使用し、通信を行っています。
F146命令では、子局側FPΣのX0～Fを親局側FPΣのY0～Fへ読み出しています。
F145命令では、親局側FPΣのX0～Fを子局側FPΣのY0～Fへ書き込んでいます。
通信プログラムは、親局側のみで、子局側は必要ありません。
この提案のメリット
- 工場内の離れた場所どうしのI/Oリンクが可能
- 工場内既存のLAN回線を使用可能
- このプログラムをFPΣへダウンロードするだけでOK
- FPΣV3を使用し、MEWTOCOL通信が容易・改造も簡単
詳細設定
配線図

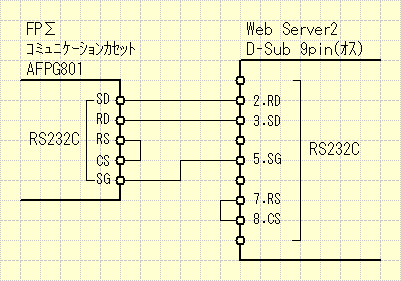

親局側FPΣ - WebServerIIの接続

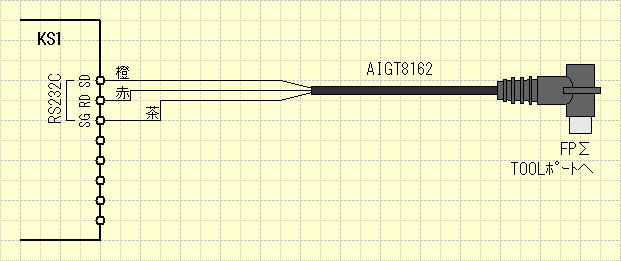

KS１と子局側FPΣの接続
親側FPΣ
ラダープログラム

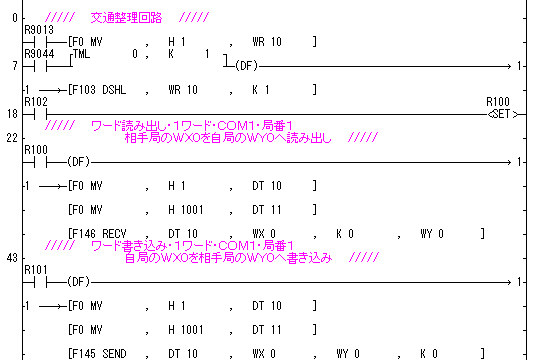

ラダープログラムの動作解説
- STEP0～21

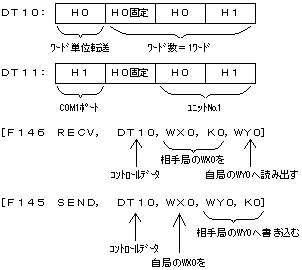

R9044（実行可フラグ）を使用し、R100（読み出し）とR101（書き込み）を切り替えています。
- STEP22～42
相手局のWX0を自局のWY0へ読み出しています。
- STEP43～63
自局のWX0を相手局のWY0へ書き込んでいます。

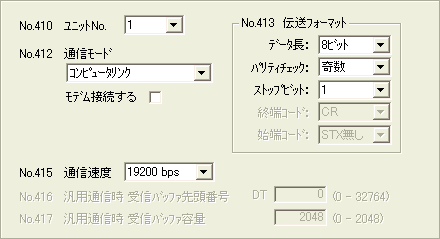

「システムレジスタ設定」－「COM1ポート設定」
子側FPΣ
（ラダープログラムは不要です。）

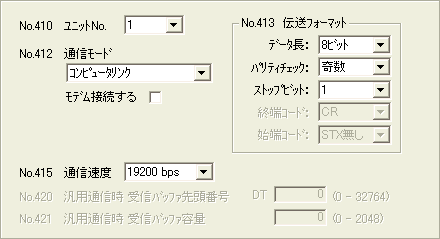

「システムレジスタ設定」－「TOOLポート設定」

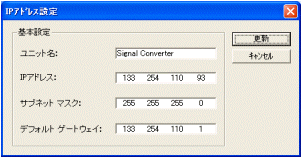

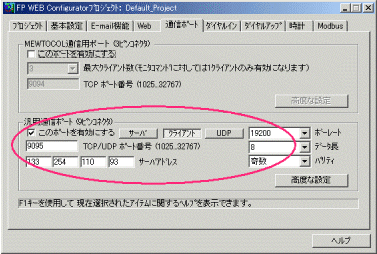

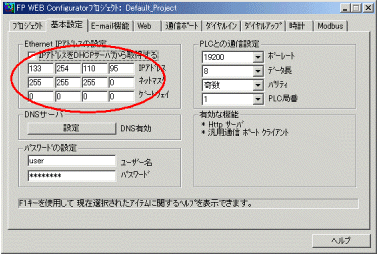

WEB ServerIIの設定例

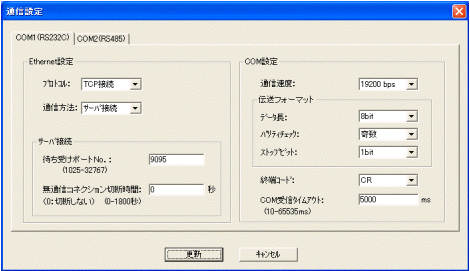

KS1の設定例
KS1のDipSW
| 1 | ・・・ | ON |
|---|---|---|
| 2 | ・・・ | ON |
| 3 | ・・・ | ON |
| 4 | ・・・ | OFF（ソフトウェアによる設定） |
