GT32・DLU・KW4M×2台を使用した電力監視

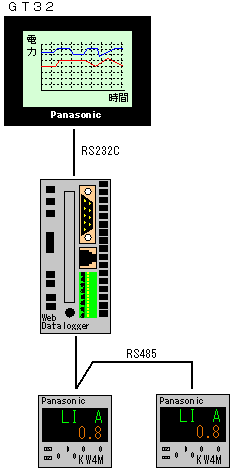

システム構成・構成図
概要
2台のエコパワメータからそれぞれに繋がれている設備の電力データをDLUが読み出し、メモリ（ファイル）に蓄積します。
それと同時に、GT32を使用して現在の電力を表示したり、電力の変化を折れ線グラフで表示します。
使用部品一覧
| 部品名 | 品番 | 個数 |
|---|---|---|
| GT32T0 | AIG32TQ02D | 1 |
| Web Datalogger | AFL1200 | 1 |
| コミュニケーションカセット | AFPG804 | 1 |
| KW4Mエコパワメータ （MEWTOCOL） |
AKW5111 | 2 |
GT32 具体画面例
●画面No.00
●画面No.01
●画面No.02
機能解説
この提案のメリット
- データの蓄積だけで無く、リアルタイムなデータ参照が可能
- DLUを使用するので、プログラムは全く不要
- 蓄積開始時間と終了時間の設定が可能
- 過去の膨大なデータを蓄積可能
- 蓄積データはCFカード又はLANを使用して、容易にパソコンに転送可能
- RS485ネットワーク（MEWTOCOL）を使用するので、DLU-KW4M間は総延長1200mと長距離
機能解説
DLUが運転状態の場合、DLUのマスターに当たるGT32から、DLUに登録されたKW4Mのデータを読み出すことが可能です。
DLUに登録されたKW4Mのデータは、GT32からPLCのデータレジスタのイメージで参照することができます。
この提案では、GT32がDLUから電圧・電流・電力・積算電力・ON時間のデ－タを読み出し、各項目の一覧表示と電力の折れ線グラフを表示しています。
DTアドレスは、ファイル番号を登録番号により決定されます。（参考資料2 参照）
監視結果

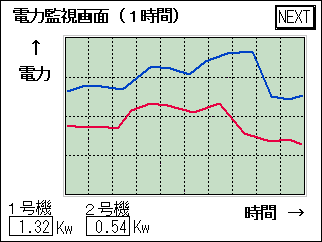

●GT32画面
●ブラウザ画面 DLUメインメニュー－「蓄積ファイル操作」

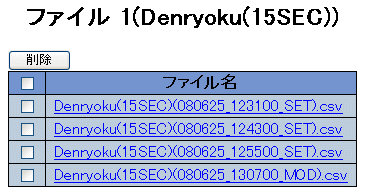

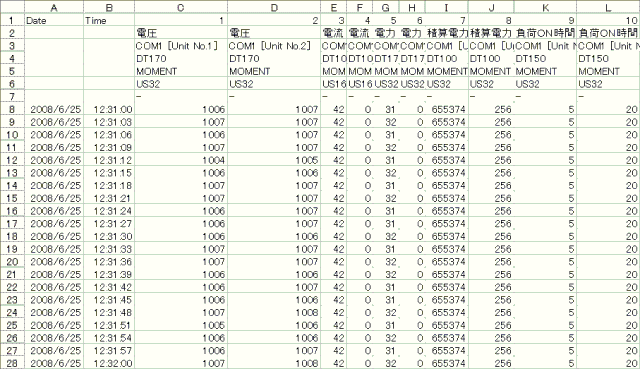

●上記の画面からファイルの何れかをクリックした状態
詳細設定

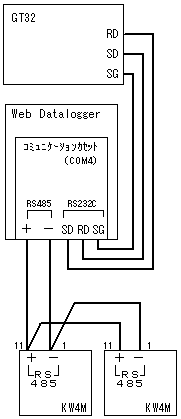

接続図
DLU設定
この設定では、15秒間隔のサンプリングを行い、1時間240レコードのデータを1ファイルに蓄積します。

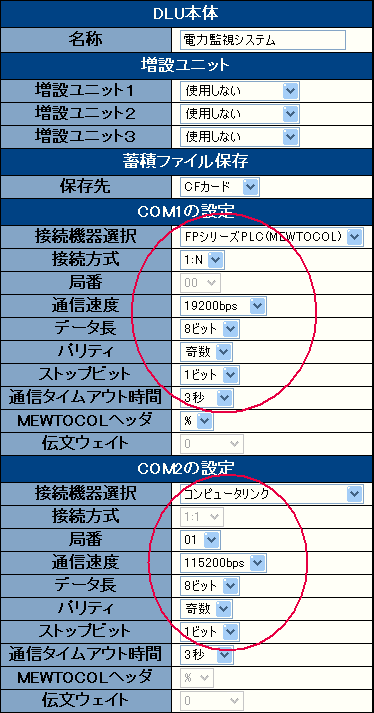

●DLU－「本体構成設定」
【ポイント】
DLUにGTシリーズとエコパワメータの両方を繋げるには、コミュニケーションカセットCOM4（RS485＋RS232C）が必要ですが、エコパワメータのI/FはRS485なので、GTシリーズとの接続は必然的にRS232Cとなります。
これにより、GTシリーズはCOM2へ接続することになりますので、COM2の「接続機器選択」は”コンピュータリンク”（MEWTOCOLのスレーブ）になります。

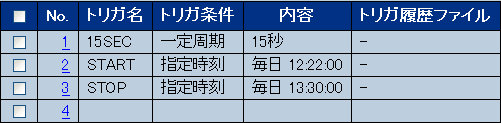

●DLU－「トリガ設定」
No.2以降の設定は任意設定です。
●DLU－「蓄積ファイル設定」

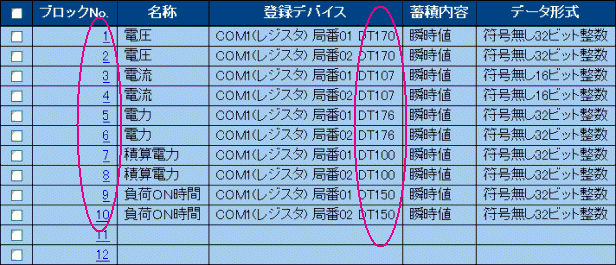

●DLU－「デバイス登録」
DTの番号に関しては、参考資料1をご参照ください。ファイルNo.1（蓄積ファイル設定のNo.）とブロックNo.によって、GTから参照する場合のDTNo.が決定します。
参考資料Ｗをご参照ください。
GT32 画面データの設定
●本体環境設定
・基本設定
基本通信エリア
| ワードエリア | ： | GDT0～2 |
|---|---|---|
| ビットエリア | ： | WGR0～2 |
【ポイント】
GT32とDLUを繋ぐ場合、基本通信エリアの通信は不要です。GDTとWGRを使用することで、基本通信エリアの通信を回避しています。
・折れ線グラフ
| 折れ線グラフコントロール | ： | しない |
|---|

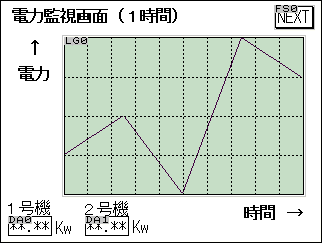

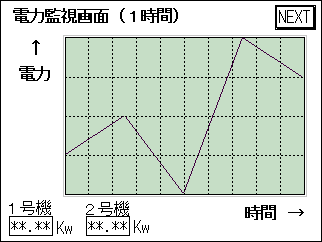

●画面00
・折れ線グラフ
| 描画方式 | ： | サンプリング |
|---|---|---|
| 参照 グループNo. | ： | 0 |
| グラフ本数 | ： | 2 |
| グラフタイプ | ： | シート移動 |
| 表示方向 | ： | → |
| プロット数 | ： | 240 |
| プロット間隔 | ： | 0 |
・本体環境設定 折れ線グラフ グループNo.0
| サンプリング | ： | する |
|---|---|---|
| 参照デバイス | ： | DT8 |
| データ形式 | ： | DEC2W |
| グラフ本数 | ： | 2 |
| サンプリングトリガ | ： | 15秒 |
| 各グラフ記録数 | ： | 240 |

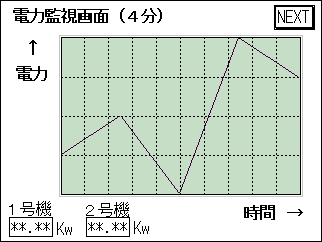

●画面01
・折れ線グラフ
| 描画方式 | ： | サンプリング |
|---|---|---|
| 参照 グループNo. | ： | 1 |
| グラフ本数 | ： | 2 |
| グラフタイプ | ： | シート移動 |
| 表示方向 | ： | → |
| プロット数 | ： | 240 |
| プロット間隔 | ： | 0 |
・本体環境設定 折れ線グラフ グループNo.1
| サンプリング | ： | する |
|---|---|---|
| 参照デバイス | ： | DT8 |
| データ形式 | ： | DEC2W |
| グラフ本数 | ： | 2 |
| サンプリングトリガ | ： | 1秒 |
| 各グラフ記録数 | ： | 240 |

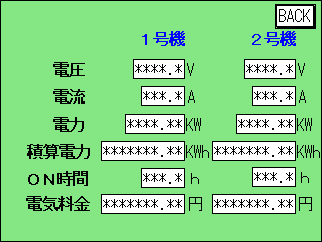

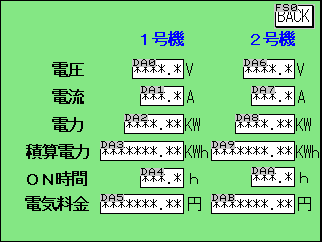

●画面02
（1号機のみ代表で下記に示します。）
・データ部品No.0（1号機の電圧）
| 表示桁数 | ： | 5 |
|---|---|---|
| データ形式 | ： | DEC（2W符号無し） |
| 参照デバイス | ： | DT0 |
| 小数点指定 | ： | 2桁 |
・データ部品No1（1号機の電流）
| 表示桁数 | ： | 4 |
|---|---|---|
| データ形式 | ： | DEC（1W符号無し） |
| 参照デバイス | ： | DT4 |
| 小数点指定 | ： | 2桁 |
・データ部品No.2（1号機の電力）
| 表示桁数 | ： | 6 |
|---|---|---|
| データ形式 | ： | DEC（2W符号無し） |
| 参照デバイス | ： | DT8 |
| 小数点指定 | ： | 2桁 |
・データ部品No.3（1号機の積算電力）
| 表示桁数 | ： | 9 |
|---|---|---|
| データ形式 | ： | DEC（2W符号無し） |
| 参照デバイス | ： | DT12 |
| 小数点指定 | ： | 2桁 |
・データ部品No.4（1号機のON時間）
| 表示桁数 | ： | 4 |
|---|---|---|
| データ形式 | ： | DEC（1W符号無し） |
| 参照デバイス | ： | DT16 |
| 小数点指定 | ： | 1桁 |
・データ部品No.5（1号機の電気料金）
| 表示桁数 | ： | 9 |
|---|---|---|
| データ形式 | ： | DEC（2W符号無し） |
| 参照デバイス | ： | DT12 |
| 小数点指定 | ： | 2桁 |
| スケーリング | ： | 0.00-1000000.00 -->0.00-5700000.00 （1.KWh:5.7円の場合） |
KW4Mの設定
1台目）
| 局番 | ： | 1 |
|---|---|---|
| 通信速度 | ： | 19200bps |
| 通信フォーマット | ： | データ長8ビット・パリティ奇数 |
2台目）
| 局番 | ： | 2 |
|---|---|---|
| 通信速度 | ： | 19200bps |
| 通信フォーマット | ： | データ長8ビット・パリティ奇数 |
参考資料

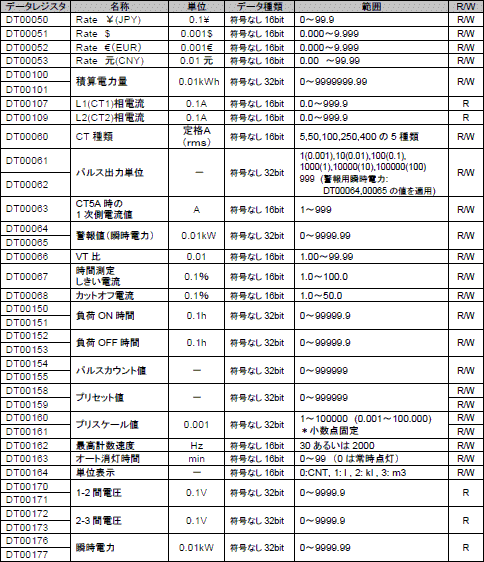

参考資料1 KW4M－データレジスタ一覧表

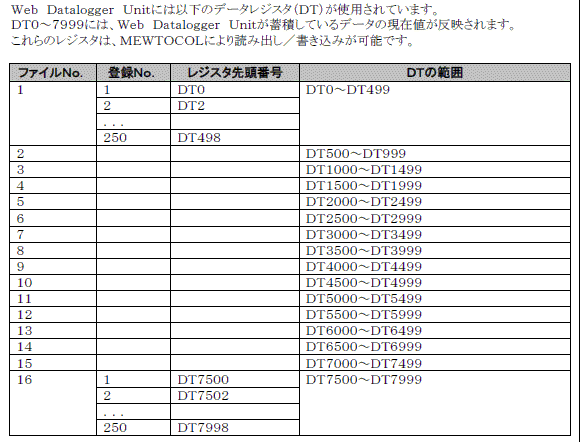

参考資料2 DLU－データレジスタ対応表
参考資料3 この設定での割り付け
| 1号機 電圧 | ・・・・・ | DT0･1 |
|---|---|---|
| 2号機 電圧 | ・・・・・ | DT2･3 |
1号機 電流 |
・・・・・ | DT4 |
| 2号機 電流 | ・・・・・ | DT6 |
| 1号機 電力 | ・・・・・ | DT8･9 |
| 2号機 電力 | ・・・・・ | DT10･11 |
| 1号機 積算電力 | ・・・・・ | DT12･13 |
| 2号機 積算電力 | ・・・・・ | DT14･15 |
| 1号機 ON時間 | ・・・・・ | DT16･17 |
| 2号機 ON時間 | ・・・・・ | DT18･19 |
