KS1を使用したGTWIN・FPWINの遠隔操作

Ethernetポートの無いタイプのGTシリーズを使用する場合、KS1を使用することで、LAN経由で画面のメンテナンス(転送)とFPWINによるPLCのプログラミングが可能となります。

GTシリーズの中ではGT32T1にはEthernetポートを装備していますが、それ以外の機種には、Ethernetポートを装備していません。

そこで、KS1を使用することで、Ethernetポートを持っていない機種のTOOLポートのRS232CをEthernetに変換し、LAN回線を通じて遠隔からGTWINとFPWINの操作を行うことが可能となります。

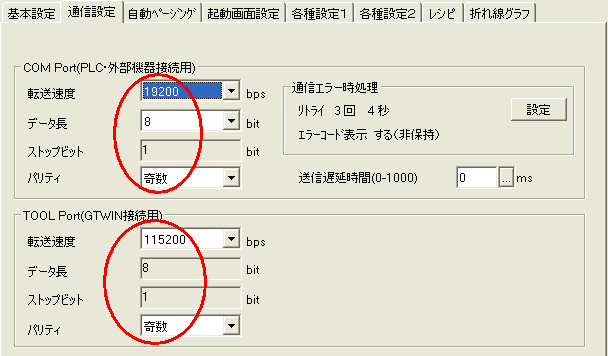

GTWIN　－　メニュー「ファイル」－「環境設定」－「本体環境設定」

COM Port

・転送速度	・・・	19200bps
・データ長	・・・	8ビット
・パリティ	・・・	奇数

TOOL Port

・転送速度	・・・	115200bps
・パリティ	・・・	奇数

【注意】
この設定は、予めAFC8503を使用してパソコンとGTを直接つないだ状態で設定してください。

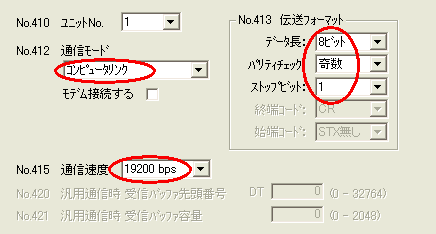

FPWIN GR　－　メニュー「オプション」　－　「PLCシステムレジスタ設定」　－　「TOOLポート設定」

・通信モード	・・・	コンピュータリンク
・転送速度	・・・	19200bps
・データ長	・・・	8ビット
・パリティ	・・・	奇数
・ストップビット	・・・	1

【注意】
この設定は、予めAFC8503を使用してパソコンとFPΣを直接つないだ状態で設定してください。

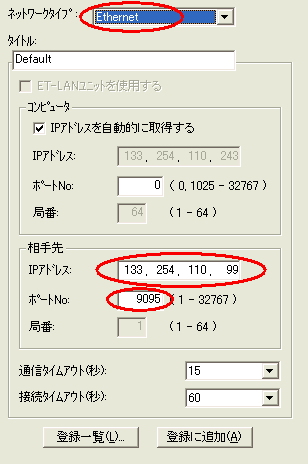

メニュー「ファイル」　－　「転送」　－　「通信条件」

・ネットワークタイプ	・・・	Ethernet
・コンピュータ　IPアドレスを自動的に取得する	・・・	チェックを入れる
・相手先
IPアドレス	・・・	KS1に合わせる
ポートNO.	・・・	KS1 COM1に合わせる

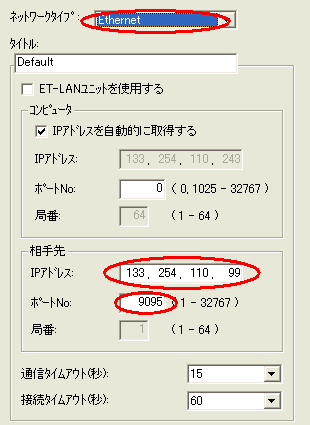

メニュー「オプション」　－　「通信設定」

・ネットワークタイプ	・・・	Ethernet
・相手先
IPアドレス	・・・	KS1に合わせる
ポートNO.	・・・	KS1 COM1に合わせる

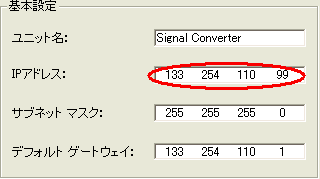

ConfiguratorWD　－　IPアドレス設定

・IPアドレス	・・・	ネットワーク上、空きのアドレスをお使いください。 （空きのアドレスに関しては、ネットワーク管理者におたずねください。）

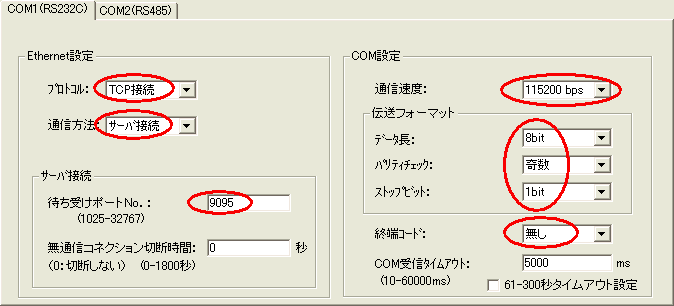

ConfiguratorWD　－　通信設定

・Ethernet設定

プロトコル	・・・	TCP接続
通信方法	・・・	サーバ接続
待ち受けポートNo	・・・	9095（デフォルト）

・COM設定

通信速度	・・・	115200bps（GT01 TOOL Portに合わせる）
データ長	・・・	8bit（GT01 TOOL Portに合わせる）
パリティテェック	・・・	奇数（GT01 TOOL Portに合わせる）
ストップビット	・・・	1bit（GT01 TOOL Portに合わせる）
終端コード	・・・	無し

【ポイント】
GTWINとGT本体の間の通信には終端コードを使用していませんので、終端コードは「無し」となります。
