KR20を使用した遠隔での電力表示

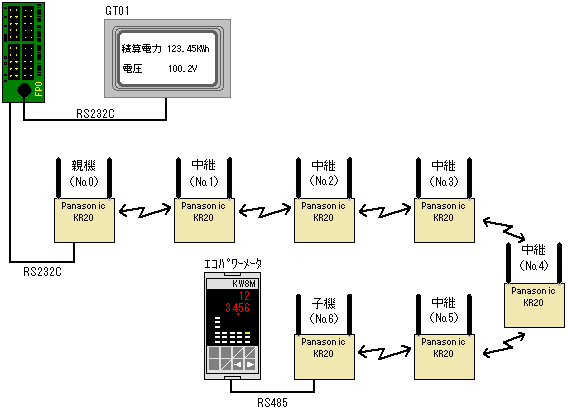

KR20（中継あり）を使用した、エコパワメータの遠隔での電力表示です。
中継器を最大数の8台を使用した場合で、最長約1600mまで伸ばすことができます。

GTシリーズはMEWTOCOL局番EEでコマンドを発行しますが、KR20を中継で使用する場合、局番EEのコマンドを通すことができません。
そこで、FP0を使用しプロトコル変換を行います。（実際はKW8Mに対してFP0が親となりMEWTOCOLコマンド（RDコマンド）を発行し、KW8MのデータをFP0内に持たせます。そしてそのデータをGT01が読み出しています。）

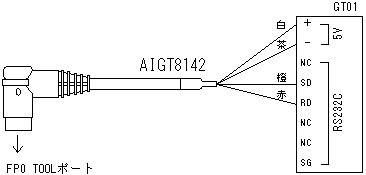

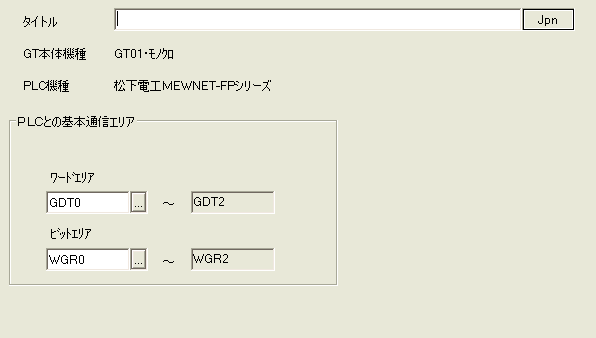

メニューバー「ファイル」 - 「環境設定」 - 「本体環境設定」 - 「基本設定」

ワードエリア	：	GDT0
ビットエリア	：	WGR0

メニューバー「ファイル」 - 「環境設定」 - 「本体環境設定」 - 「通信設定」

転送速度	：	19200bps
データ長	：	8bit
パリティ	：	奇数

画面00

・データ部品No.0

表示桁数	：	5（少数点以下1桁）
データ形式	：	DEC（2W符号無し）
参照デバイス	：	DT200

・データ部品No.1

表示桁数	：	4（少数点以下1桁）
データ形式	：	DEC（2W符号無し）
参照デバイス	：	DT210

ソフトウェア使用許諾契約(必ずお読み下さい)

電力遠隔表示 system_016.zip

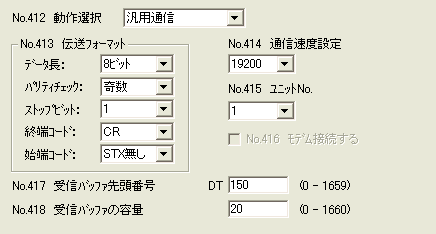

FPWIN GR - 「PLCシステムレジスタ設定」 - 「COMポート」

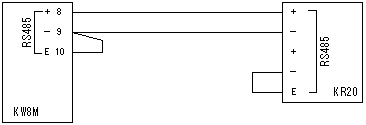

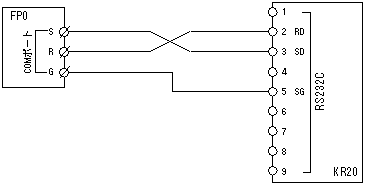

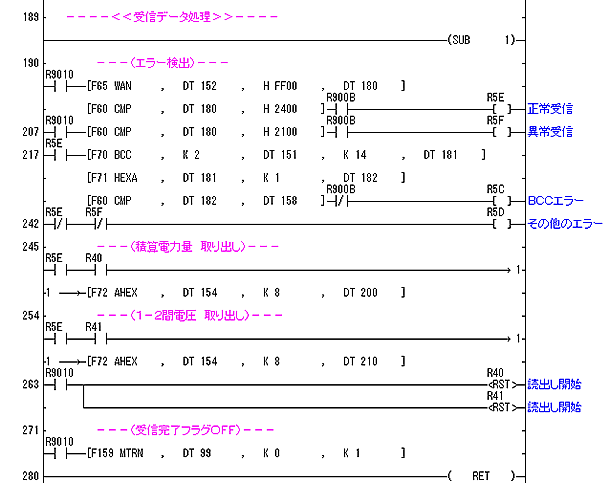

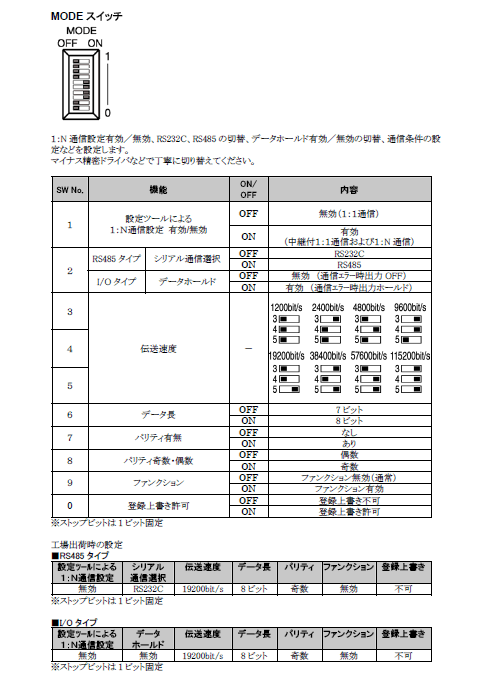

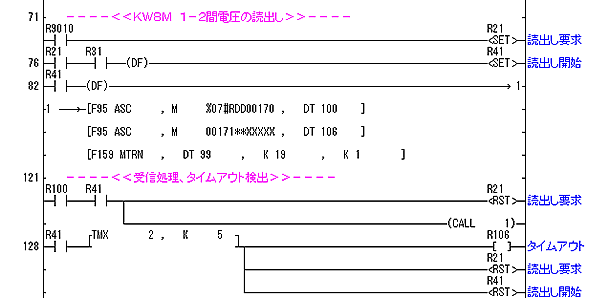

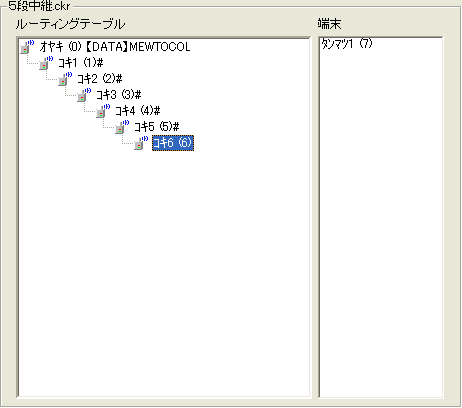

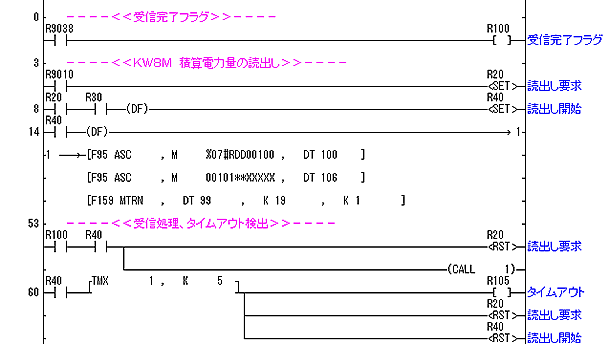

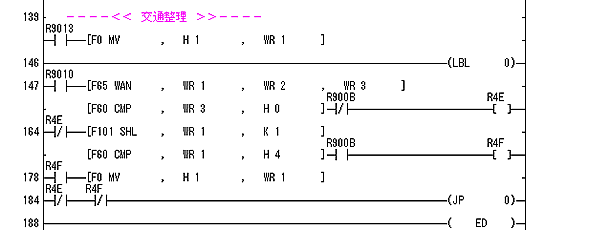

ラダープログラム

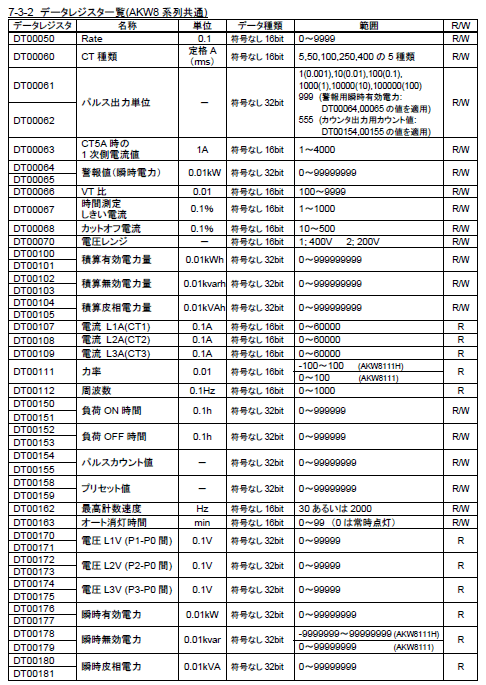

・読出しデータ

DT200	・・・	積算電力
DT210	・・・	1-2間電圧

ソフトウェア使用許諾契約(必ずお読み下さい)

system_016-1.fp

（機種を変更する場合は、システムレジスタ-COMポート設定を再設定してご使用ください。）
