一定時間間隔での積算電力量印刷
概要・説明
概要
KW8Mの積算電力量を一定時間間隔で印刷します。
積算電力量に年月日 時分秒データを付加し印刷します。

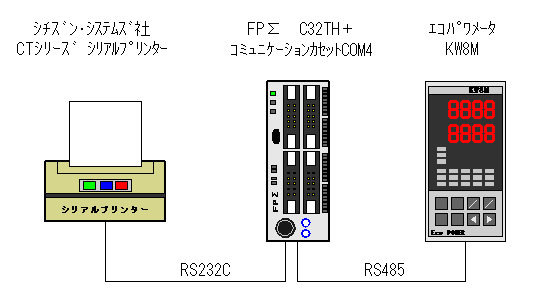

システム構成図
説明
FPΣのMEWTOCOLマスターモードを使用し、常時KW8Mの積算電力量を読み出します。
そして、読み出した電力量を一定時間ごとにRS232Cを使用しシリアルプリンターへ印刷します。
| R0 | ・・・ | 1秒間隔でデータを印刷します。 |
|---|---|---|
| R1 | ・・・ | 1分間隔でデータを印刷します。 |
| R2 | ・・・ | 1時間隔でデータを印刷します。 |
|
|
使用部品
| 商品 | 品番 |
個数 |
|---|---|---|
| FPΣ | AFPG2543H |
1 |
KW8M |
AKW8111 |
1 |
| コミュニケーションカセット | AFPG806 |
1 |
シチズン・システムズ社 |
CT-S280RSJなど |
1 |
設定手順

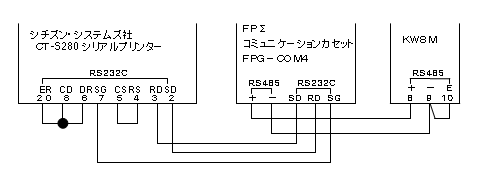

結線図

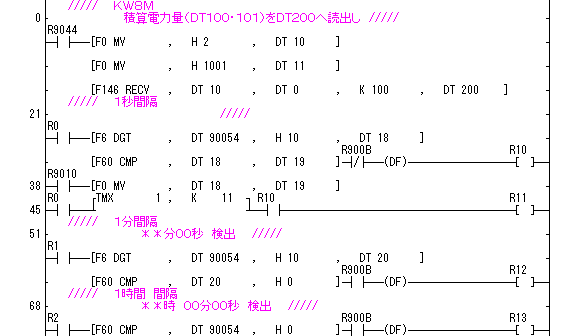

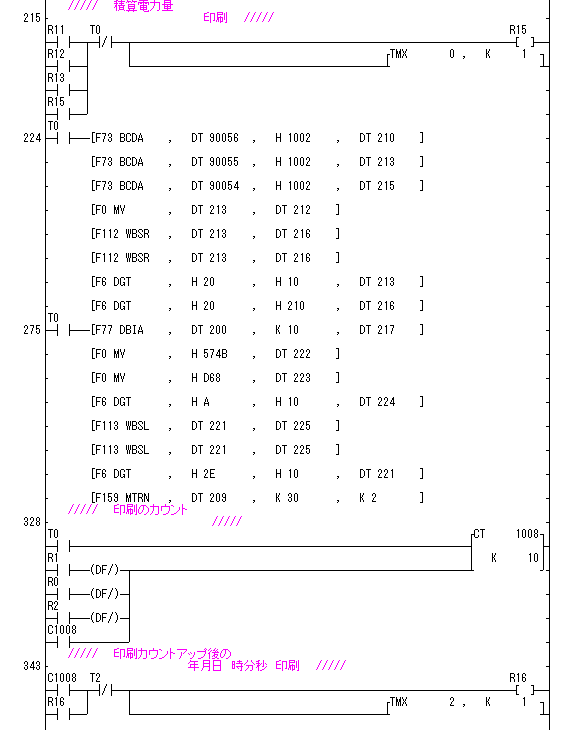

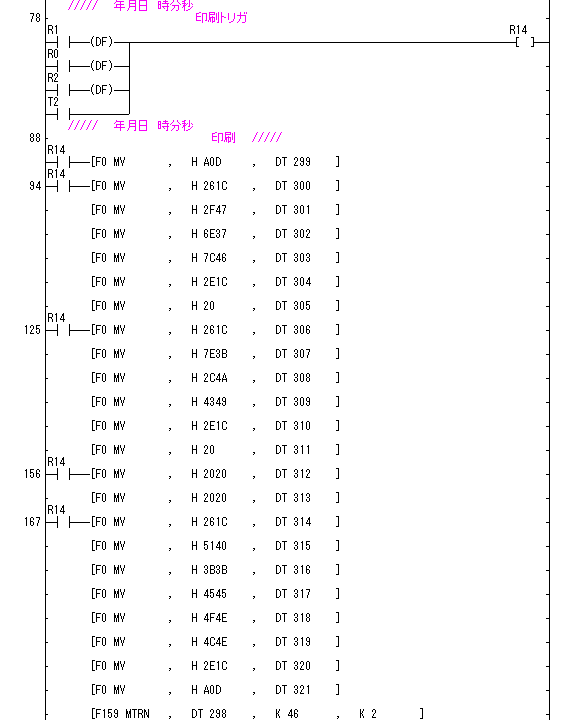

FPΣ - ラダープログラム
|
system_017.fp |
FPΣ - システムレジスタ
FPWIN GR - メニューバー - 「オプション」 - 「PLCシステムレジスタ設定」 - 「COM1設定」

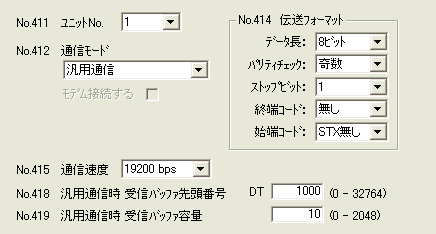

FPWIN GR - メニューバー - 「オプション」 - 「PLCシステムレジスタ設定」 - 「COM2設定」
FPΣ - コミュニケーションカセット（裏DipSW）
| SW1-1 | ・・・ | ON 終端局 |
|---|---|---|
| SW1-2 | ・・・ | OFF 19200bps |
KW8Mの設定

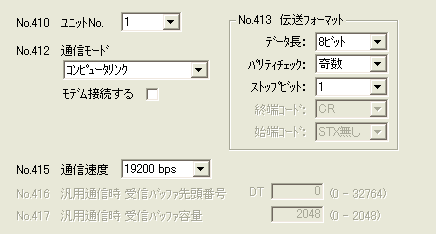

| 局番 | ： | 1 |
|---|---|---|
| 通信速度 | ： | 19200bps |
| 通信フォーマット | ： | データ長8ビット・パリティ奇数 |
シリアルプリンター - 通信設定
参考資料

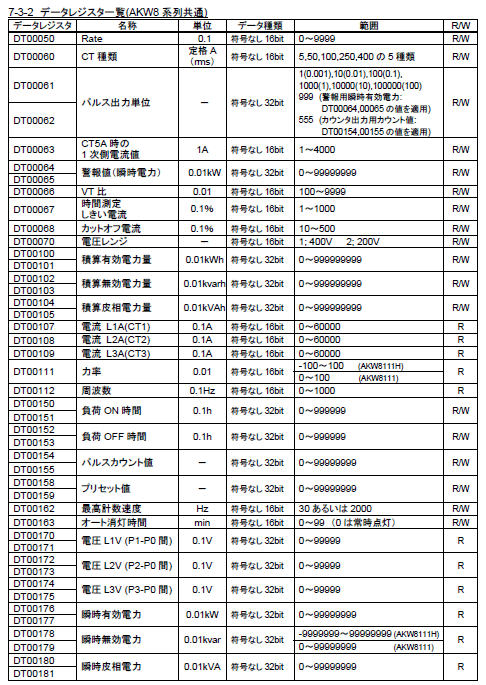

KW8M - データレジスタ一覧表

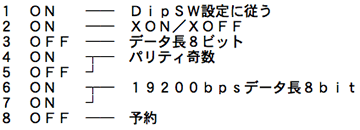

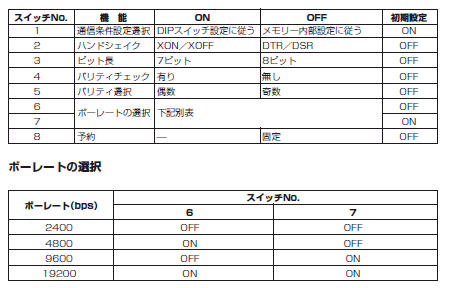

シチズン・システムズ社CT-S280 DipSW設定一覧表
シチズン・システムズ社ホームページURL
