FPΣを使用した一定時間間隔での熱電対温度印刷
概要・説明
概要
熱電対ユニットにつながれた熱電対の温度を一定時間間隔で印刷します。

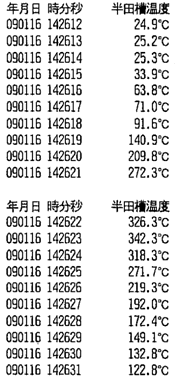

先頭（印字の左端）に年月日 時分秒データを付加し印刷します。

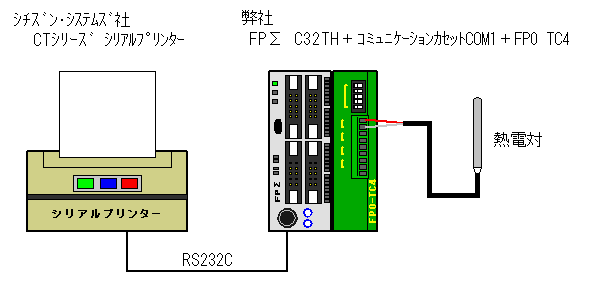

システム構成図
説明
熱電対温度を一定時間ごとにRS232Cを使用しシリアルプリンターへ印刷します。
| R0 | ・・・ | 1秒間隔でデータを印刷します。 |
|---|---|---|
| R1 | ・・・ | 1分間隔でデータを印刷します。 |
| R2 | ・・・ | 1時間隔でデータを印刷します。 |
|
使用部品
| 商品 | 品番 |
個数 |
|---|---|---|
| FPΣ C32TH | AFPG2543H |
1 |
| コミュニケーションカセット COM1 |
AFPG801 |
1 |
| FPΣ専用バックアップ電池 | AFPG804 |
1 |
| FP0-TC4 熱電対ユニット | AFP0420 |
1 |
| シチズン・システムズ社 CTシリーズ シリアルプリンター |
CT-S280RSJなど |
1 |
設定手順

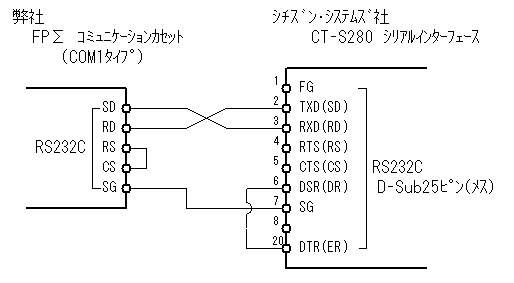

結線図

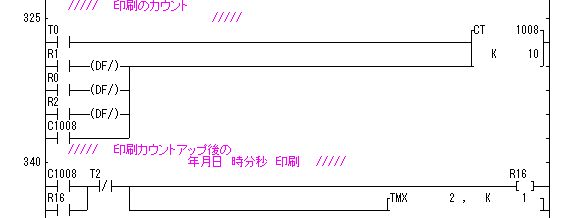

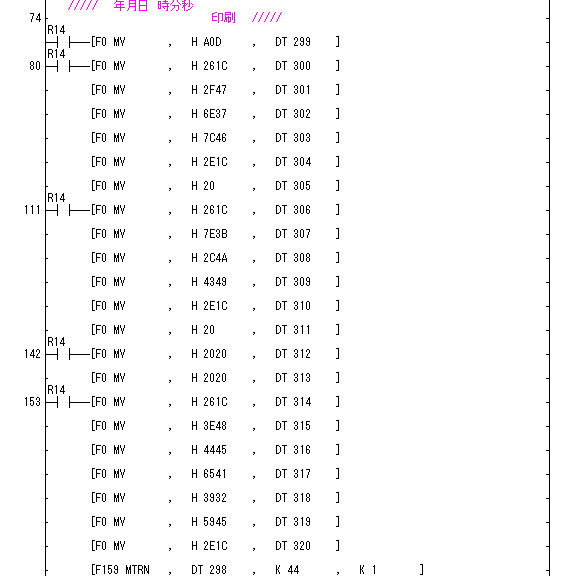

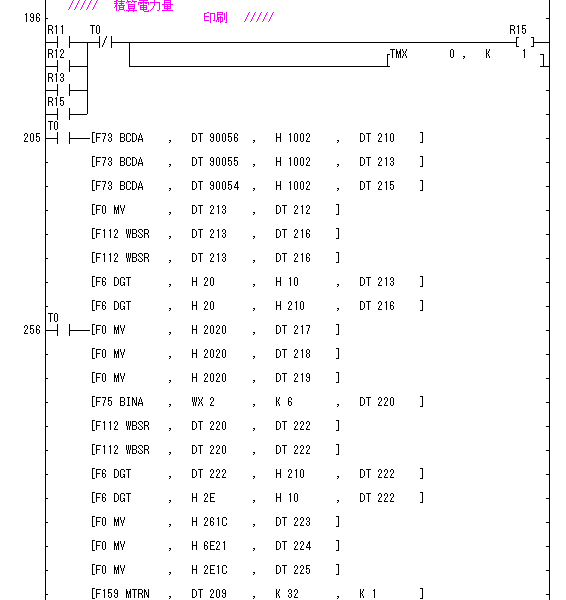

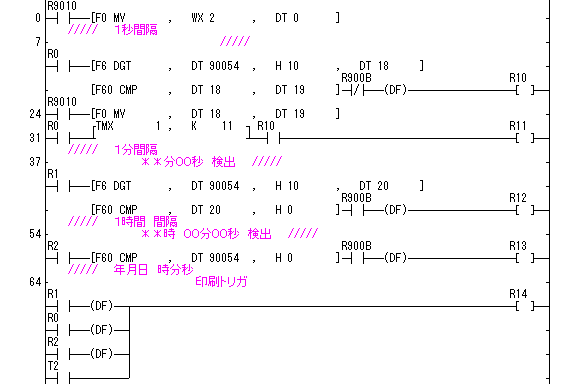

FPΣ - ラダープログラム
|
system_018.fp |

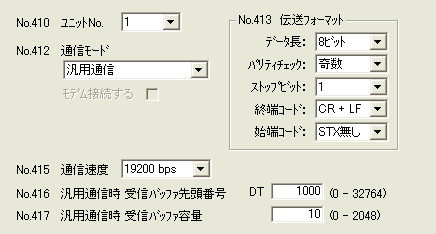

FPΣ - システムレジスタ
FPWIN GR - メニューバー - 「オプション」 - 「PLCシステムレジスタ設定」 - 「COM1設定」
FP0熱電対ユニット - DipSW設定
シリアルプリンターCT-S280 - 通信設定
参考資料

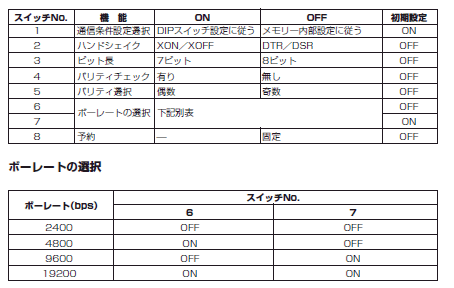

シチズン・システムズ社CT-S280 DipSW設定一覧表
シチズン・システムズ社ホームページURL
