> 提案資料 No.19 FP-eを使用した一定時間間隔での熱電対温度印刷
FP-eを使用した一定時間間隔での熱電対温度印刷
概要・説明
概要
FP-eにつながれた熱電対の温度を一定時間間隔で印刷します。

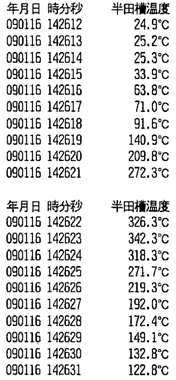

先頭(印字の左端)に年月日 時分秒データを付加し印刷します。
又、FP-e前面パネルの上段には、熱電対ch0の温度が表示されます。

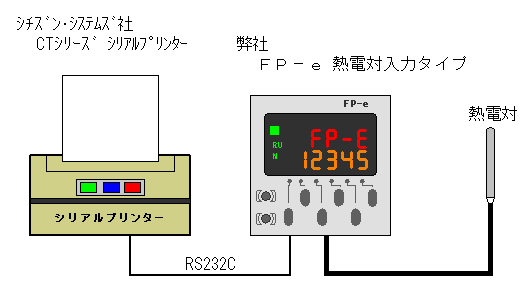

システム構成図
説明
熱電対温度を一定時間ごとにRS232Cを使用しシリアルプリンターへ印刷します。
| R0 | ・・・ | 1秒間隔でデータを印刷します。 |
|---|---|---|
| R1 | ・・・ | 1分間隔でデータを印刷します。 |
| R2 | ・・・ | 1時間隔でデータを印刷します。 |
|
使用部品
| 商品 | 品番 |
個数 |
|---|---|---|
| FP-e熱電対入力タイプ | AFPE214325 |
1 |
| メモリバックアップ用電池 | AFPG804 |
1 |
| シチズン・システムズ社 CTシリーズ シリアルプリンター |
CT-S280RSJなど |
1 |
| ※ | その他、市販の熱電対が必要です。 |
|---|
設定手順

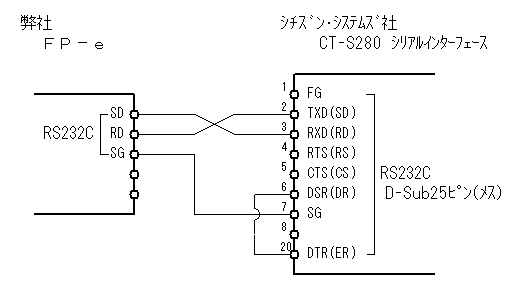

通信部結線図

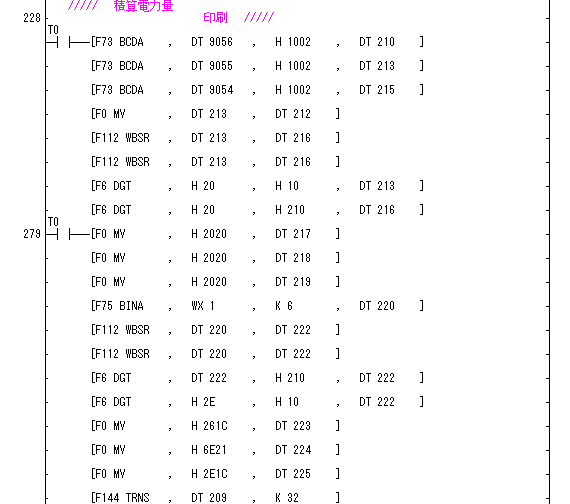

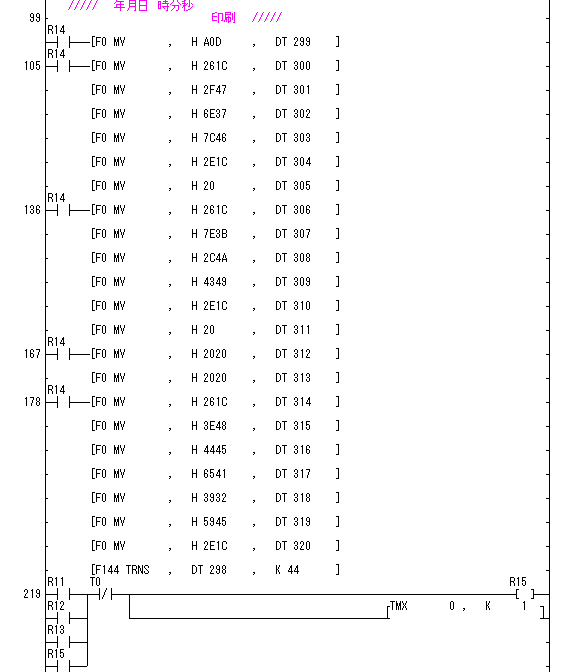

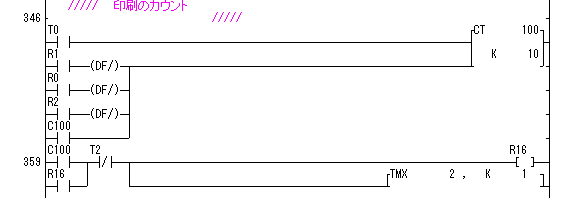

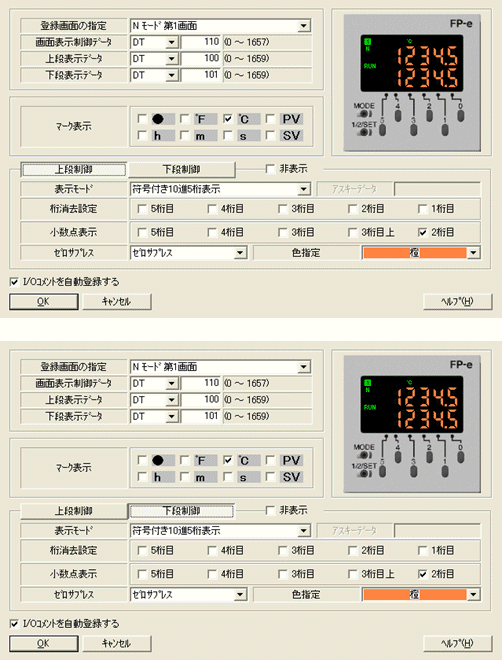

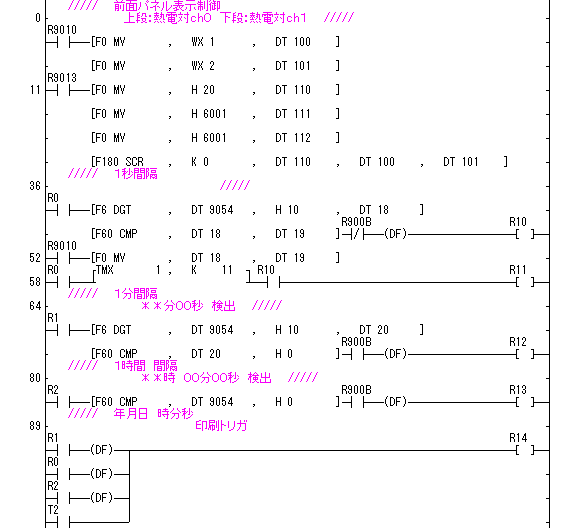

FPΣ - ラダープログラム

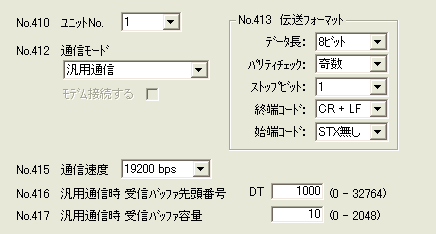

FPΣ - システムレジスタ
FPWIN GR - メニューバー - 「オプション」 - 「PLCシステムレジスタ設定」 - 「COMポート設定」
シリアルプリンター - 通信設定
参考資料

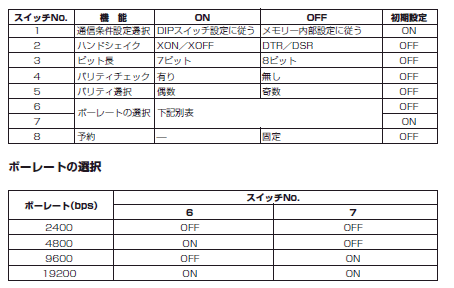

シチズン・システムズ社CT-S280 DipSW設定一覧表
シチズン・システムズ社ホームページURL
