PV310+FPΣ+シリアルプリンター 検査結果の印刷
概要・説明
概要
PV310の検査結果をFPΣから読出しシリアルプリンターへ印刷します。

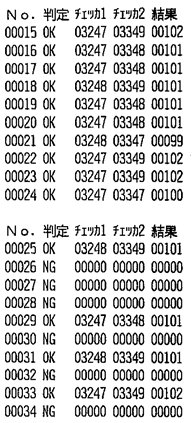

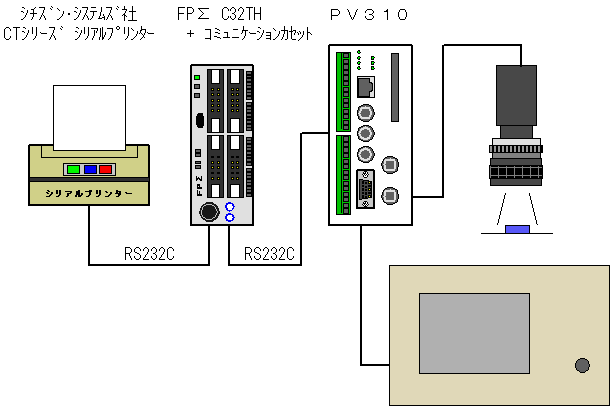

システム構成図
説明
FPΣからPV310へ検査スタート（%S）コマンドを送信し、検査結果を受信し、その内容をシリアルプリンターへ印刷します。
R0をONすることで、1秒間隔で検査・印刷を行います。
|

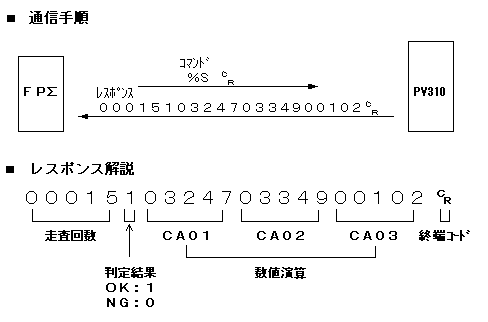

FPΣ-PV310通信手順

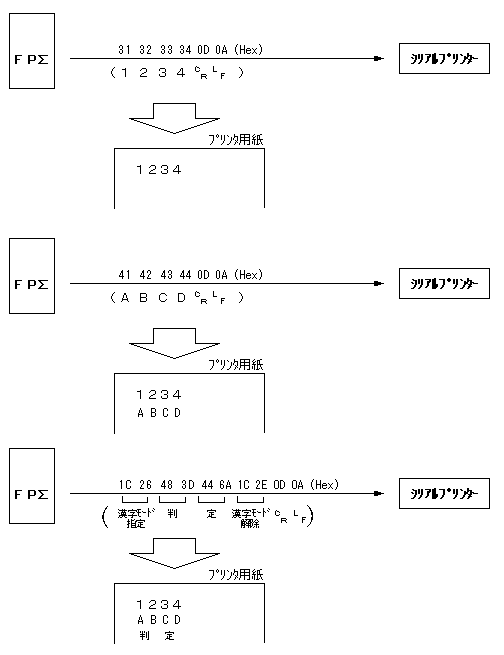

FPΣ-シリアルプリンター通信手順
準備
使用部品例
| 商品 | 品番 |
個数 |
|---|---|---|
| FPΣ C32TH | AFPG2543H |
1 |
| コミュニケーションカセット COM2 | AFPG802 |
1 |
| PV310 | ANPV0310JDN |
1 |
| モニター （キーパッドコネクタ付き） |
ANMX8300 |
1 |
| VGAモニタケーブル （ケーブル長2m） |
ANMX83311 |
1 |
| カメラ+レンズ | ANM831+ANB845NL |
1組 |
| 倍速ランダムカメラケーブル （ケーブル長3m） |
ANM84303 |
1 |
| シリアルケーブル （ケーブル長3m） |
ANM81303 |
1 |
| キーパッド （ケーブル長2m） |
ANM85202 |
1 |
| シチズン・システムズ社 CTシリーズ シリアルプリンター |
CT-S280RSJなど |
1 |
その他
- シリアルプリンタとFPΣの通信結線にD-Sub25ピン（オス）コネクタが必要です。
- FPΣのプログラム編集にFPWIN GR（AFP10122）が必要です。
セッティング

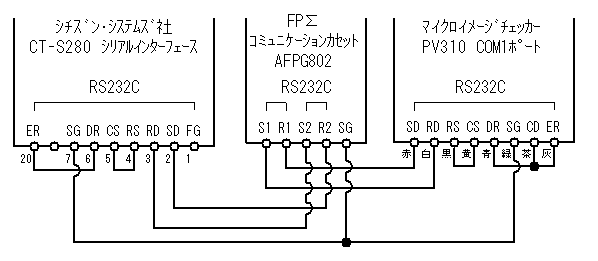

通信部結線図
PV310設定

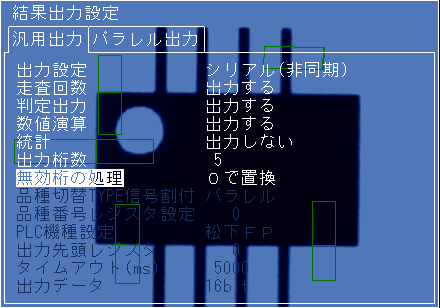

「メニューバー」-「環境」-「結果出力設定」
「メニューバー」-「環境」-「シリアル設定」
（その他、検査の為の設定等は、この資料では割愛致します。）

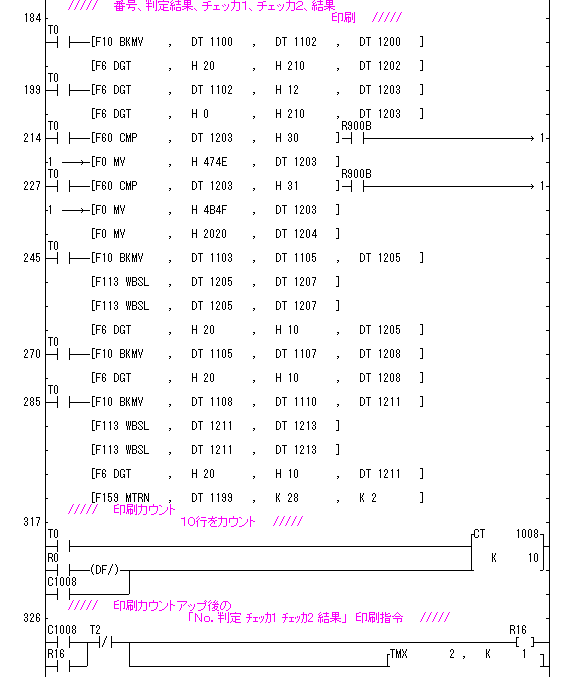

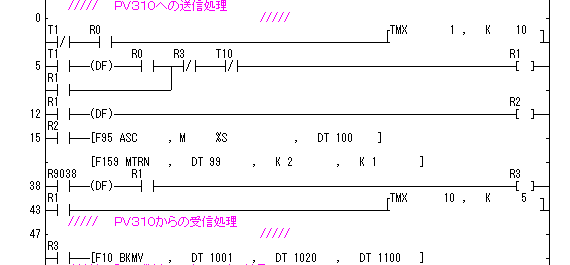

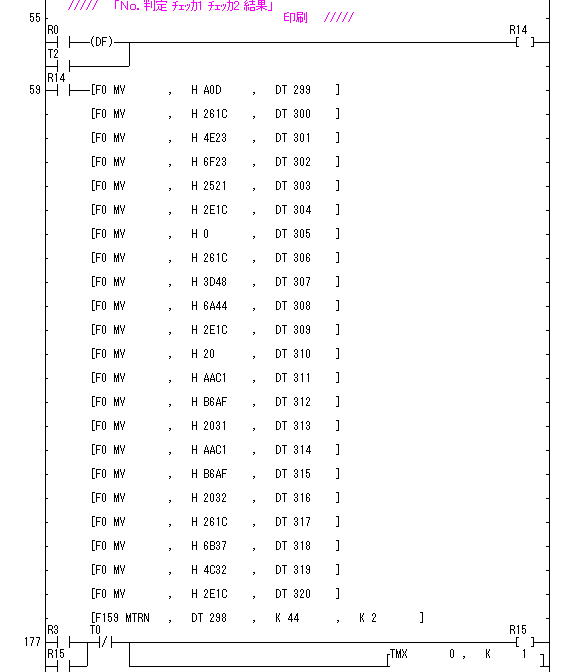

FPΣ ラダープログラム
|
system_020.fp |
FPΣ システムレジスタ

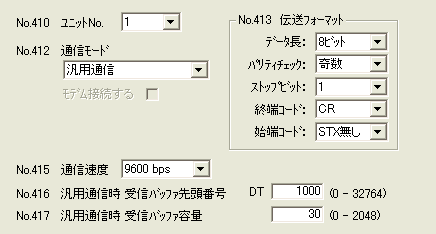

FPWIN GR-「ﾒﾆｭｰﾊﾞｰ」-「ｵﾌﾟｼｮﾝ」-「ｼｽﾃﾑﾚｼﾞｽﾀ設定」-「COM1設定」
FPWIN GR-「ﾒﾆｭｰﾊﾞｰ」-「ｵﾌﾟｼｮﾝ」-「ｼｽﾃﾑﾚｼﾞｽﾀ設定」-「COM2設定」

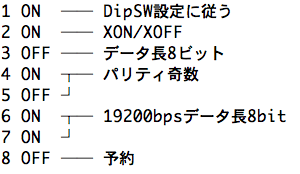

シリアルプリンターCT-S280 - 通信設定
参考資料

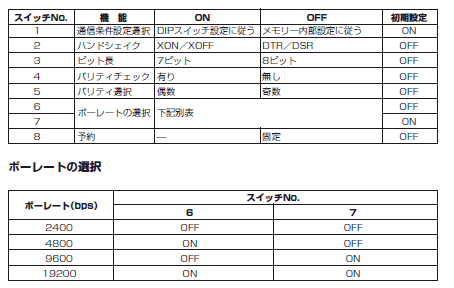

シチズン・システムズ社CT-S280 DipSW設定一覧表
シチズン・システムズ社ホームページURL
