PV310+FPΣ+シリアルプリンター 検査結果の印刷
【PV310詳細設定付きバージョン】
概要・説明
概要

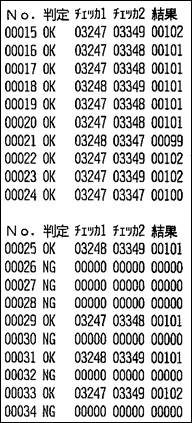

PV310の検査結果をFPΣから読出しシリアルプリンターへ印刷します。

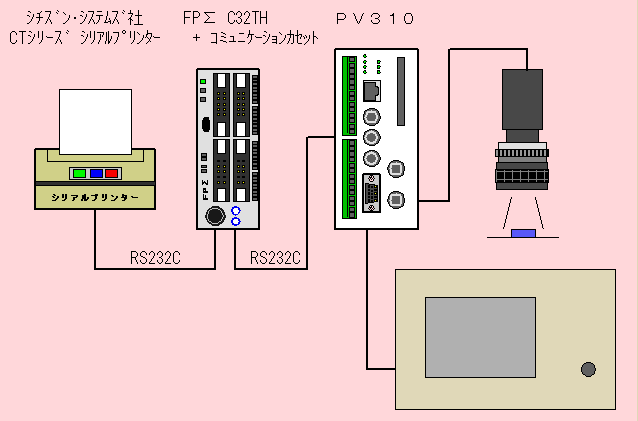

システム構成図
説明
FPΣからPV310へ検査スタート（%S）コマンドを送信し、検査結果を受信し、その内容をシリアルプリンターへ印刷します。
R0をONすることで、1秒間隔で検査・印刷を行います。
|

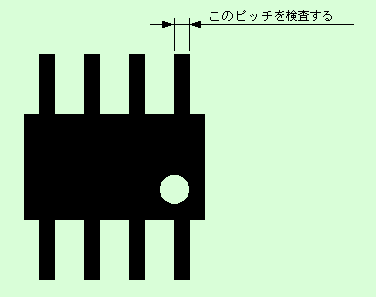

検査内容
ICの足の幅が90～110の間であればOKです。

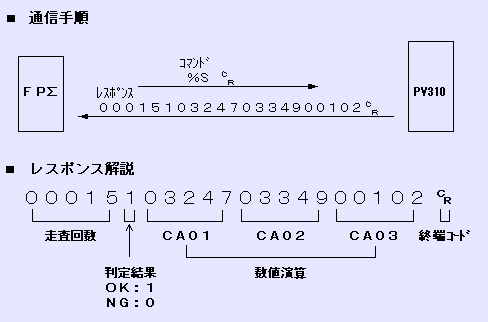

FPΣ-PV310通信手順

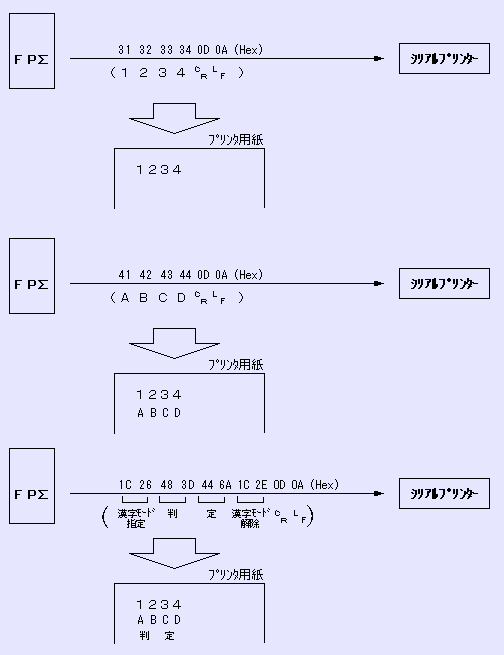

FPΣ-シリアルプリンター通信手順
準備
使用部品例
| 商品 | 品番 |
個数 |
|---|---|---|
| FPΣ C32TH | AFPG2543H |
1 |
| コミュニケーションカセット COM2 | AFPG802 |
1 |
| PV310 | ANPV0310JDN |
1 |
| モニター （キーパッドコネクタ付き） |
ANMX8300 |
1 |
| VGAモニタケーブル （ケーブル長2m） |
ANMX83311 |
1 |
| カメラ+レンズ | ANM831+ANB845NL |
1組 |
| 倍速ランダムカメラケーブル （ケーブル長3m） |
ANM84303 |
1 |
| シリアルケーブル （ケーブル長3m） |
ANM81303 |
1 |
| キーパッド （ケーブル長2m） |
ANM85202 |
1 |
| シチズン・システムズ社 CTシリーズ シリアルプリンター |
CT-S280RSJなど |
1 |
その他
- シリアルプリンタとFPΣの通信結線にD-Sub25ピン（オス）コネクタが必要です。
- FPΣのプログラム編集にFPWIN GR（AFP10122）が必要です。
セッティング

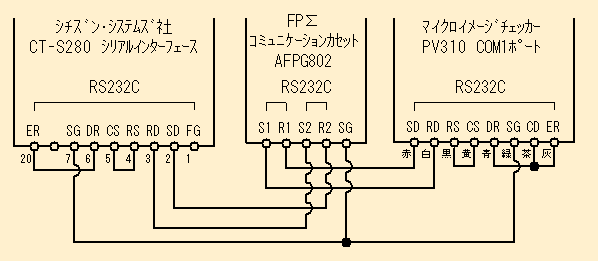

通信部結線図
PV310設定（検査に関する設定）

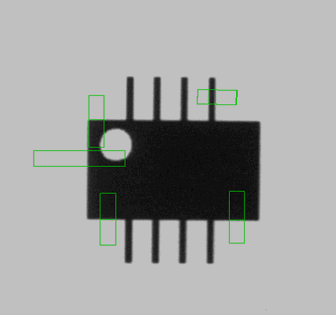

●ＲＵＮモード画面

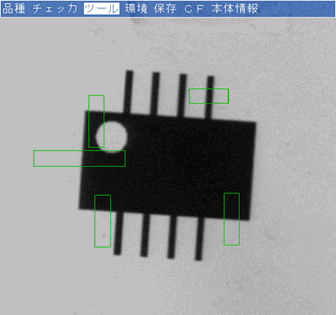

●設定モード画面

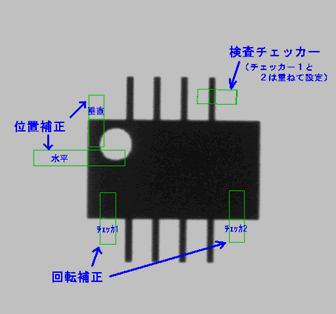

●位置・回転補正チェッカーと検査チェッカーの設定

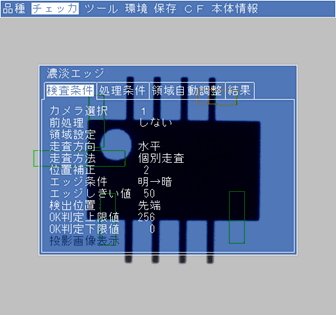

●「メニューバー」－「チェッカ」－「濃淡エッジ」－「検査条件」

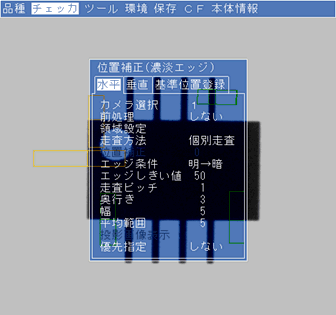

●「メニューバー」－「チェッカ」－「位置補正」－「水平」

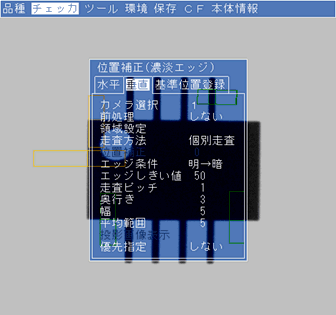

●「メニューバー」－「チェッカ」－「位置補正」－「垂直」

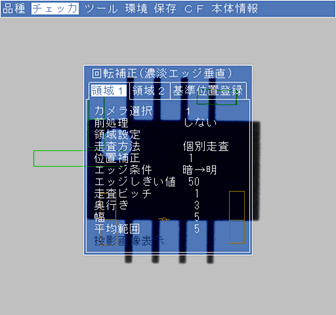

●「メニューバー」－「チェッカ」－「回転補正」－「領域１」

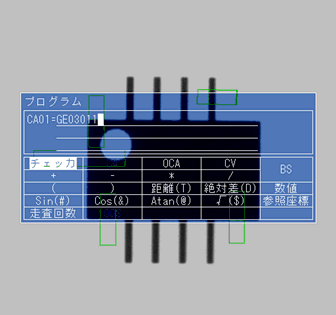

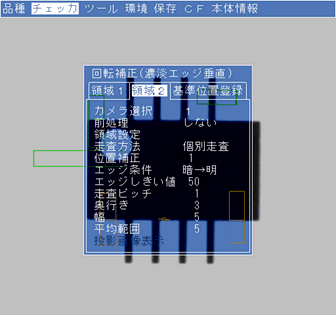

●「メニューバー」－「ツール」－「演算・統計・出力」－「数値演算」

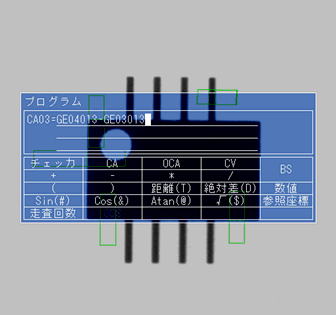

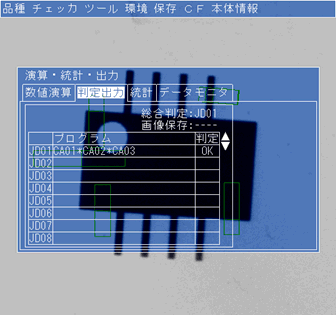

●「メニューバー」－「ツール」－「演算・統計・出力」－「判定出力」
PV310設定（通信に関する設定）

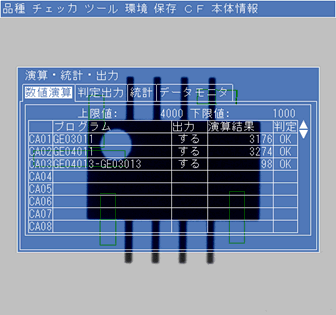

●「メニューバー」－「環境」－「結果出力設定」
●「メニューバー」－「環境」－「シリアル設定」

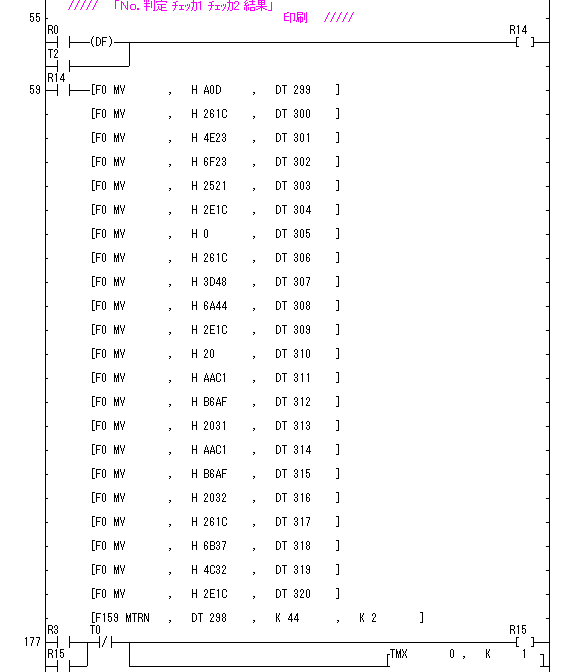

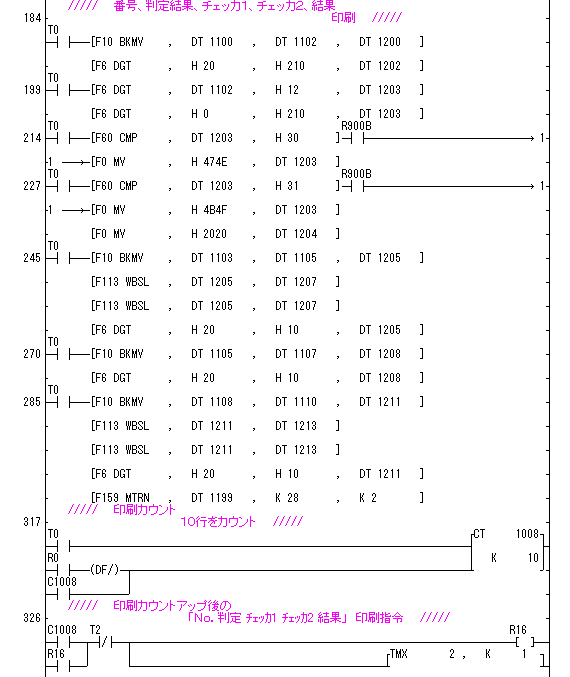

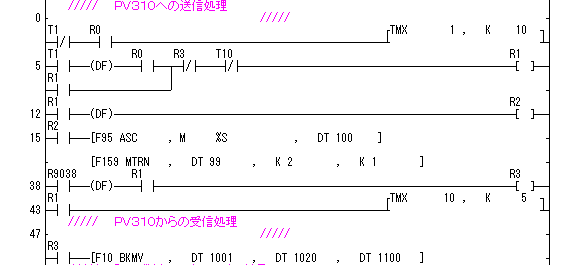

FPΣラダープログラム
|
system_020.fp |
FPΣ システムレジスタ

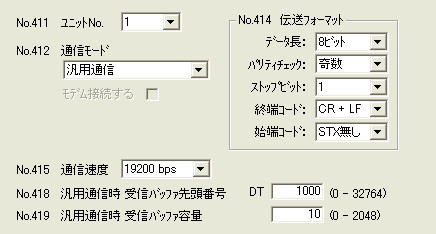

FPWIN GR-「ﾒﾆｭｰﾊﾞｰ」-「ｵﾌﾟｼｮﾝ」-「ｼｽﾃﾑﾚｼﾞｽﾀ設定」-「COM1設定」
FPWIN GR-「ﾒﾆｭｰﾊﾞｰ」-「ｵﾌﾟｼｮﾝ」-「ｼｽﾃﾑﾚｼﾞｽﾀ設定」-「COM2設定」

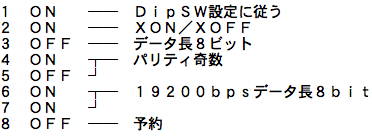

シリアルプリンターCT-S280 - 通信設定
参考資料

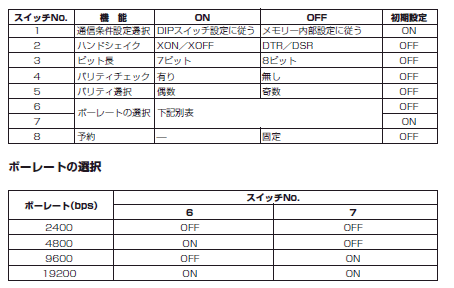

シチズン・システムズ社CT-S280 DipSW設定一覧表
シチズン・システムズ社ホームページURL
