ファイバセンサFX-301のデータをWebDataloggerユニットに取り込む
解説
概要
ファイバセンサFX-301をFPΣを介してDLUに接続しデータのロギングを行います。
説明
ファイバセンサFX-301をDLUへ直接つなぐことはできません。
そこで、FPΣを使用しプロトコルの変換を行い、FX-301のデータをDLUへ取り込みます。

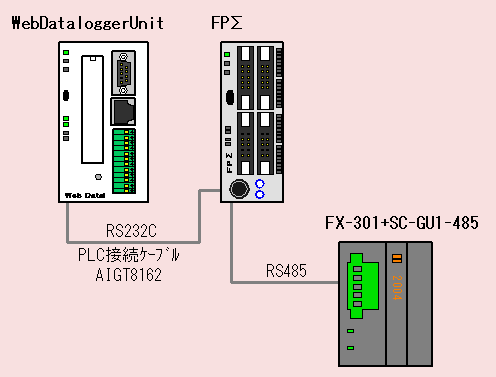

構成図
使用部品一覧
| 商品 | 品番 |
個数 |
|---|---|---|
| WebDataloggerユニット | AFL1200 |
1 |
| FPΣ | AFPG2543H |
1 |
| コミュニケーションユニット | AFPG801 |
1 |
| コミュニケーションユニット | AFPG803 |
1 |
| PLC接続ケーブル | AIGT8162 |
1 |
| ファイバーセンサー※ | FX301 |
1 |
| メインユニット※ | SC-GU1-485 |
1 |
※センサ関係は必要に応じて追加部品をお考えください。

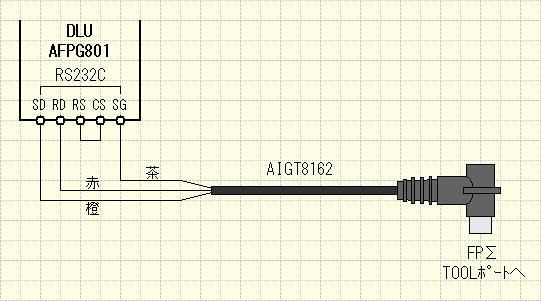

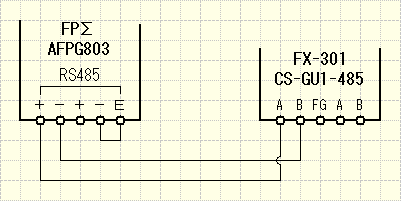

結線図

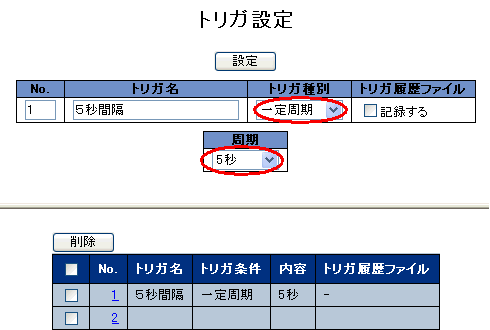

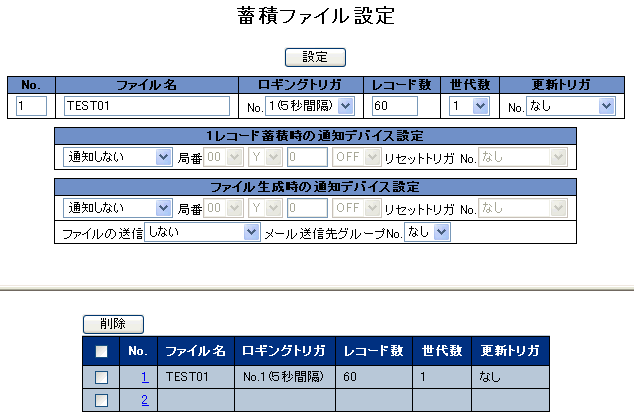

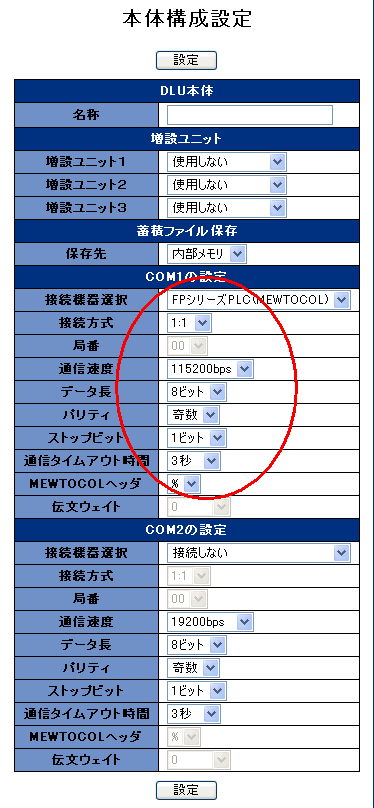

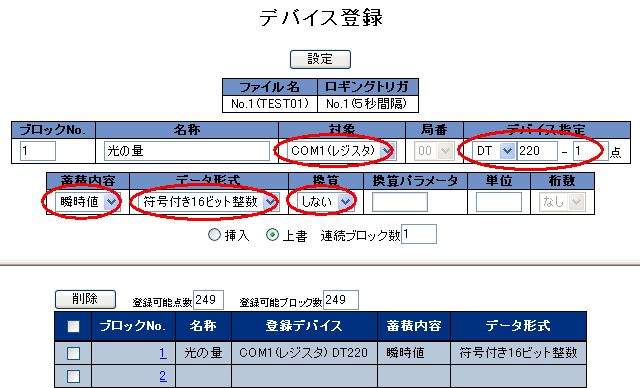

DLU設定
FPΣ設定

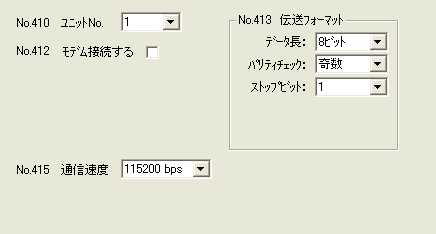

TOOLポート設定

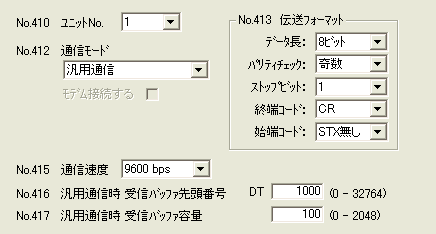

COM1ポート設定
ラダープログラム
|
system_022.fp |
FX301設定
SC-GU1-485設定
アドレス設定用ディップスイッチ
通信設定用ディップスイッチ
| 通信速度 | ・・・・・ | 9600bps |
|---|---|---|
| データ長 | ・・・・・ | 8ビット |
| パリティ | ・・・・・ | あり／奇数 |
| ストップビット | ・・・・・ | １ビット |
| BCCチェック | ・・・・・ | なし |
2009年11月16日
