KR10とFP0を使用したアナログ信号の無線伝送
システムの概要と構成
システムの概要
アナログ出力機器から出力されたアナログ信号(-10V~+10V)を受け、離れた場所のアナログ信号対応機器へ出力します。

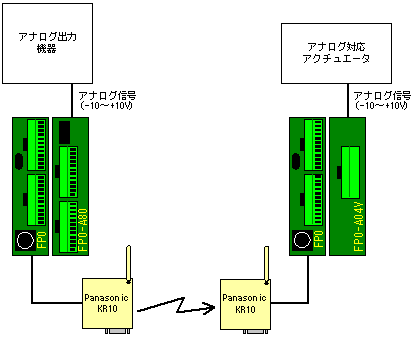

システム構成図
この提案のメリット
- 4チャンネル同時の伝送が可能
- プログラミングは不要
このプログラムをFP0へダウンロードするだけでOK - KR10無線ユニットを使用することで、配線が追加できない現場に於いても通信が可能
- 長い配線が不要な為、既存のラインへの追加が容易
- 電波が届きにくい場所では、8段まで中継器が使用可能
動作説明
アナログ出力機器からのアナログ信号を親機側のFP0 A/D変換ユニットで受け、FP0の中で±2000の値に変換しDT0~3に格納します。
次に、その値をMEWTOCOLのWDDコマンドに乗せ、KR10を通して子機側のFP0のDT0~3へ書込みます。
DT0～3の値をD/A変換ユニットによって±10Vの電圧に変換し、アナログ対応アクチュエーターに出力します。
| ※ | 伝送時間に最低1.7秒以上掛かります。 |
|---|
使用部品一覧
| 部品名 | 品番 |
個数 |
|---|---|---|
| FP0-C10CRS | AFP02123C |
2個 |
| KR10 | AKR1000 |
2個 |
| A/D変換ユニット | AFP0401 |
1個 |
| D/A変換ユニット | AFP04121 |
1個 |
| 電源ユニット | AFP0634 |
2個 ※ |
※既にDC電源が存在する場合は不要
詳細設定

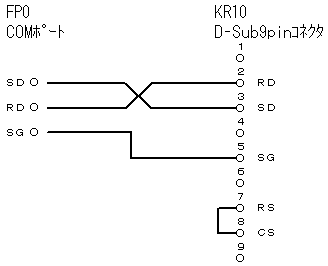

結線図
※送信側・受信側共用

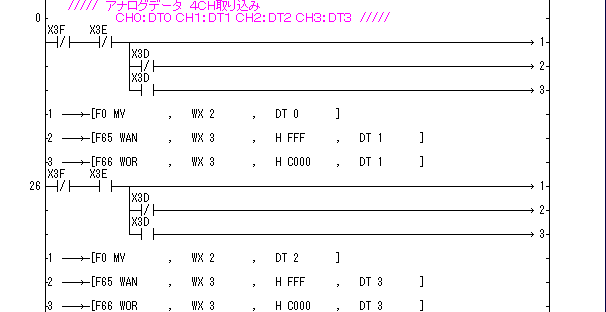

親機側（送信側）FP0 ラダープログラム
|
system_023-1.fp |
子機側（受信側）FP0 ラダープログラム
|
system_023-2.fp |

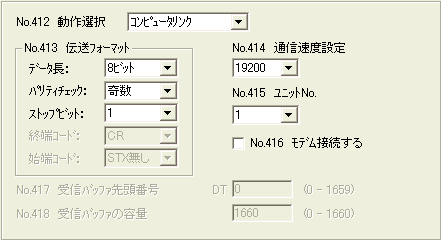

親機側（送信側）FP0のシステムレジスタ設定
子機側（受信側）FP0のシステムレジスタ設定
A/D変換ユニットのDipSW設定

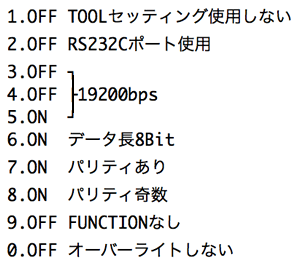

KR10のDipSW設定
その他、子機登録が必要です。
2010年2月1日
