> 提案資料 No.24 タッチパネルにアナログセンサの値を表示させる
タッチパネルにアナログセンサの値を表示させる
解説
概要
圧力センサで計測した値を、PLCを介してタッチパネルにバーグラフとともに表示させるシステムです。

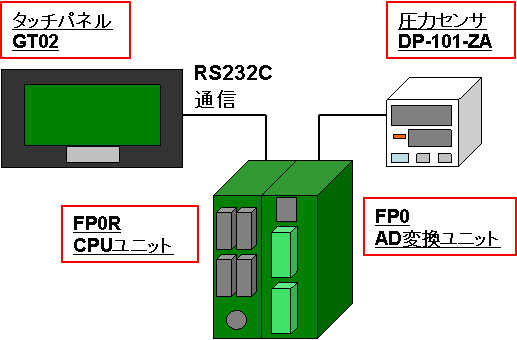

システム構成

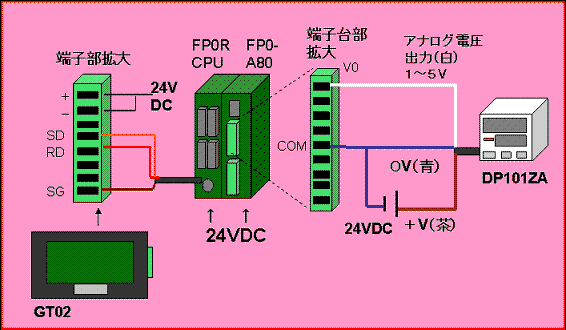

配線

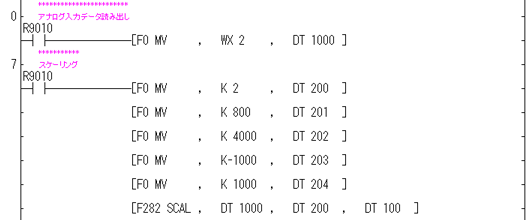

ラダープログラム
|
system_024-1.fp |
※上記DT201、DT202に転送しているK定数はスペック上の計算値です。
実際の測定値には誤差が発生しますので誤差を含めた値を転送してください。
タッチパネルの画面とデータ部品の設定
■部品の設定

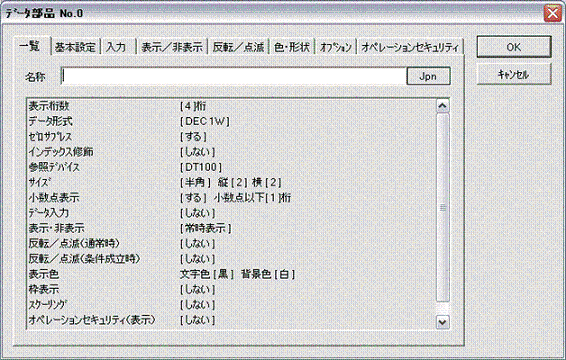

・現在値（データ部品）

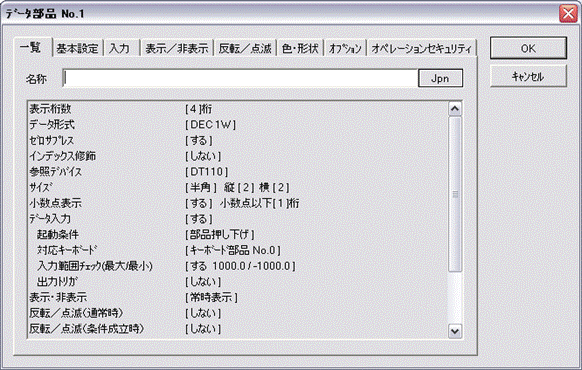

・設定値（データ部品）

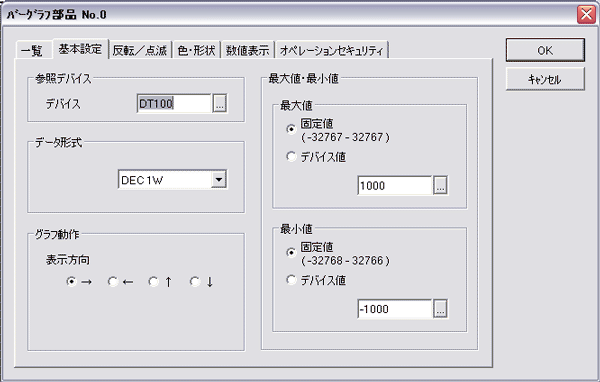

・バーグラフ部品

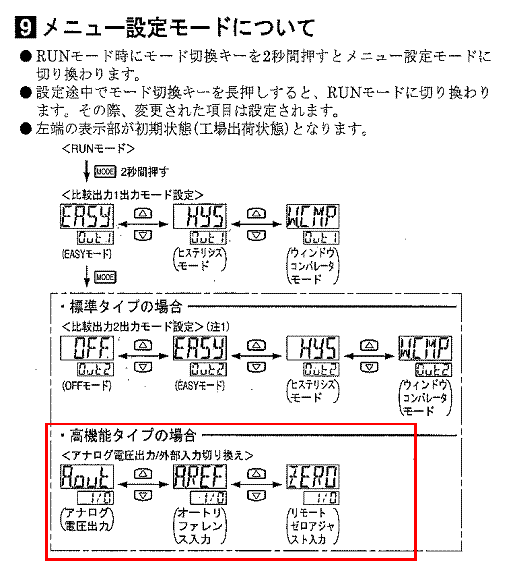

圧力センサの設定
スケーリング命令について
センサが圧力をアナログ電圧に変換しているため、PLC（アナログ変換ユニット）に
入ってくるデータは 単なる１～５Vのアナログ電圧信号となります。
そこで、アナログ信号を再度変換し、圧力の値に戻す必要があります。これをスケーリングといいます。
※アナログ入力には必ずスケーリングが必要となります。
本コンテンツ記載のプログラムは１～５Ⅴのアナログ電圧入力を-100.0kpaから+100.0kpaに変換するスケーリング命令です。
・スケーリングイメージ図
