KW8M（高機能タイプ）の本体ログ読出し手順
概要説明
KW8M（高機能タイプ）に溜まったログデータをKWモニターを使って読み出し、EXCELで表示します。
結線

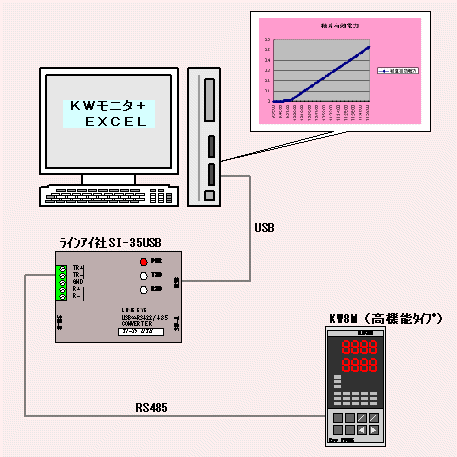

SI-35USB - KW8M 結線図
設定・操作手順
（電源・CTの接続が完了していて、本体での電圧・電力などのモニタができている条件での説明となります。）
1.パソコン（KWモニター）とKW8Mの通信を確立させる為の設定を行います。
KWモニター

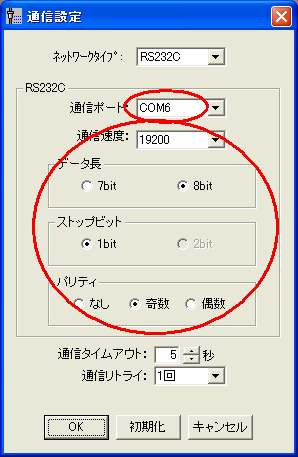

メニューバー-「設定」-「通信設定（C）」
【ポイント】
通信ポートは、SI-35 USBのポートNo.をご確認ください。
通信速度～パリティは、KW8Mと合わせる必要があります。
KW8M設定
| プロトコル | ： | MEWT （MEWTOCOL） |
|---|---|---|
| 局番 | ： | 1 （No.1） |
| 通信速度 | ： | 192 （19200bps） |
| フォーマット | ： | 8b-o （8ビット、奇数） |
| 応答時間 | ： | 5 （5mSec） |
SI-35 USBの設定に関しましては、下記をクリックください。
2.KWモニターを使用してKWM8の設定を行います。
メニューバー-「設定（S）」-「端末設定（T）」を開く
「表示設定」
設定モードに切り替えます。
設定モードを選び、「設定」ボタンをクリックする。
「ログ」
ロギング間隔を設定します。
時間を選び、「設定」ボタンをクリックする。
「本体メモリ初期化」
本体のメモリを初期化します。
「ON」を選択し、「設定」ボタンをクリックする。
これで、設定内容通りにロギングが開始されます。
（電源が入っている状態では、常にロギングされます。）
3.本体ログの読み出し

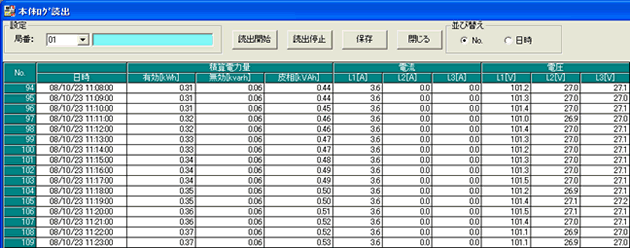

メニューバー-「モニタ（M）」-「本体ログ読出し（D）」
KW8Mに貯まったログデータを読み出します。
「読出開始」ボタンをクリックすると、読出しが開始されます。
メニューバー-「モニタ（M）」-「本体ログ読出し（D）」
読み出したデータをCSV形式のファイルに保存します。

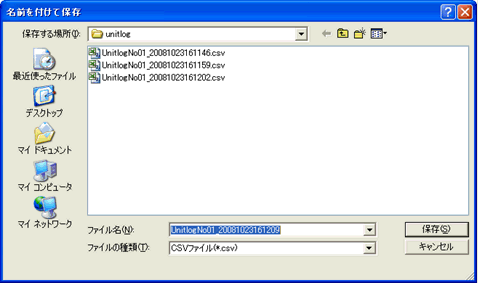

保存ボタンをクリックすると、下記のダイアログボックスが表れます。
ファイル名を打ち込み、「保存（S）」ボタンをクリックします。

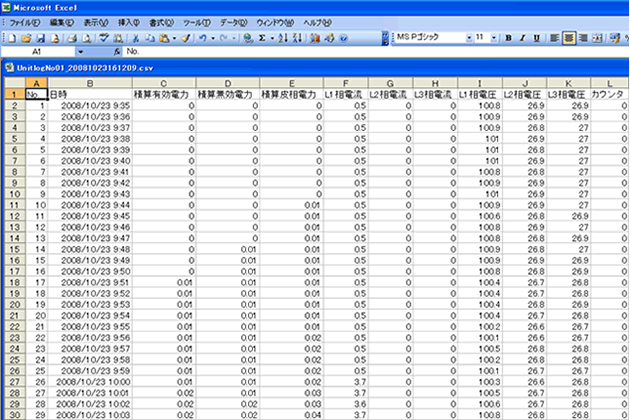

保存したCSVファイルをEXCELから開く
EXCELのグラフウィザードを使用し折れ線グラフを作成する
（EXCELのグラフウィザードに関しましては、EXCELの専門書などをご参考ください。）

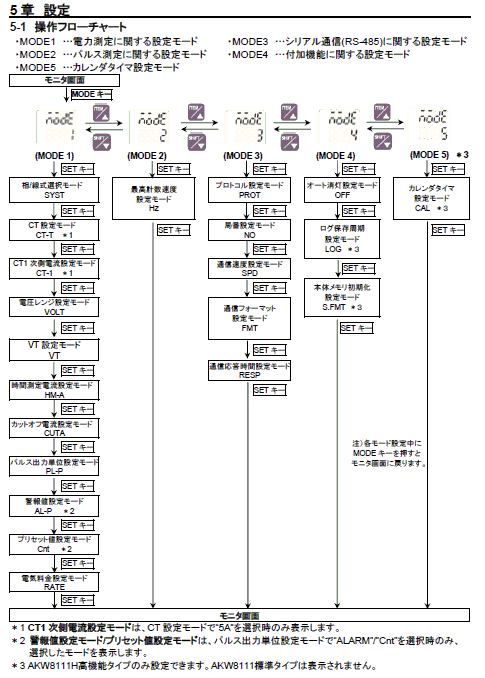

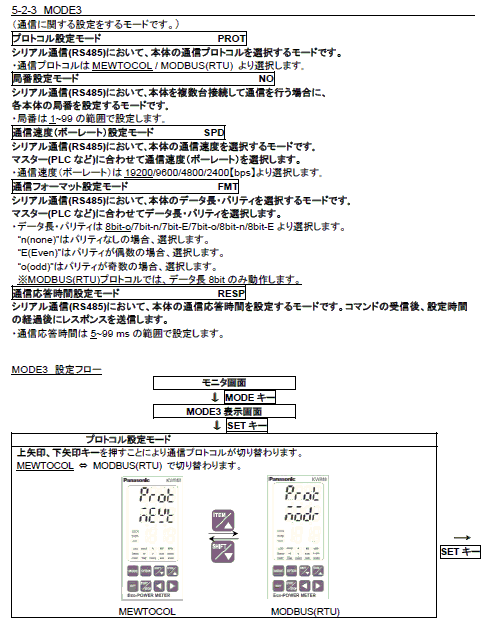

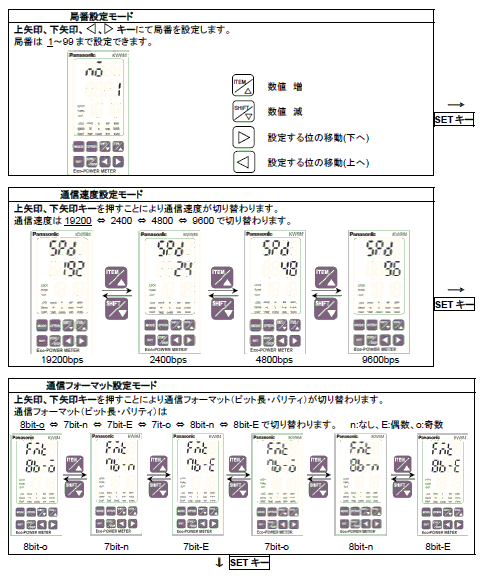

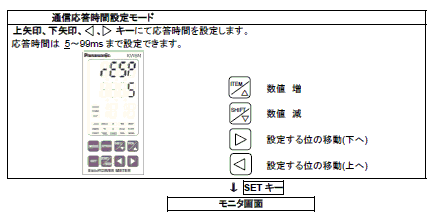

4.参考資料（KW8M 本体設定方法）
